초보자를위한 컴퓨터조립법 AMD편.

초보자를 위한 컴퓨터조립 가이드 (D.I.Y)

1.준비물

조립을 위해선 충분한 조립공간과 여러가지 환경적인 요소로 인한 부품파손을 막기 위해 조립전에 주변을

깔끔히 정리를 합니다.주변정리와 함께 필요한 공구도 갖추어야 합니다. 공구는 반드시 규정된 공구를 사

용합니다.

2. 부품 확인
주변정리를 마쳤으면 조립할 부품을 확인해주세요. 빠진 부품은 없는지 부품의 상태는 양호한지 를 파악

하고 필요한 부품을 개봉하여 한곳에 잘 정리해주세요.

모든 부품을 다 설명해드릴수 없어서요 아래부품들을 기준으로 설명해드릴께요...^^;

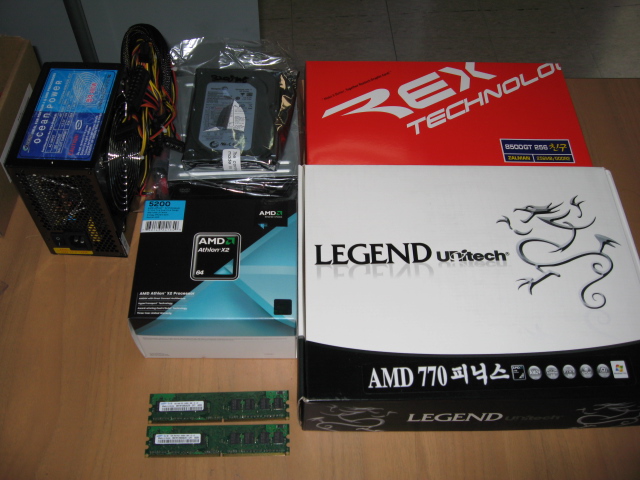

품목	제조사	모델명
CPU	AMD	브리즈번 5200+
RAM	삼성	DDR2 1G PC2-6400U 2개
메인보드	유니텍	유니텍 legend AMD 770 피닉스
그래픽카드	렉스테크	지포스 8500GT 256M 잘만
하드	시게이트	320G SATA2 16M
ODD	엘지	LGDVD H31N
케이스	GMC	GMC B-27
파워	OCEAN	400R DUAL V2.2



3. 메인보드 조립

조립의 순서는 개개인마다 다를 수 있는데요..저의 경험상 편한순서로 진행하겠습니다~

CPU 장착

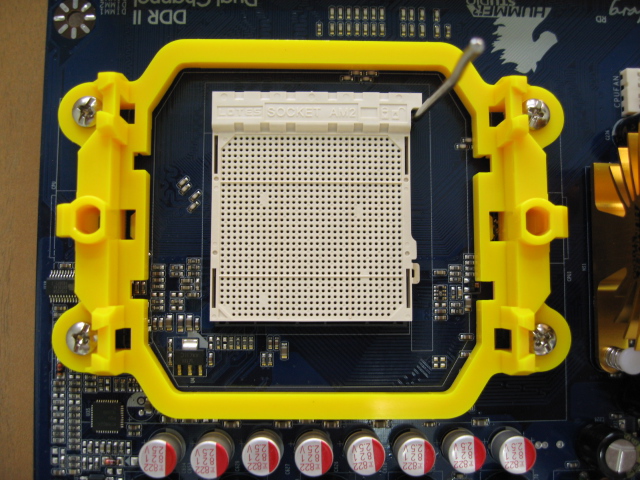

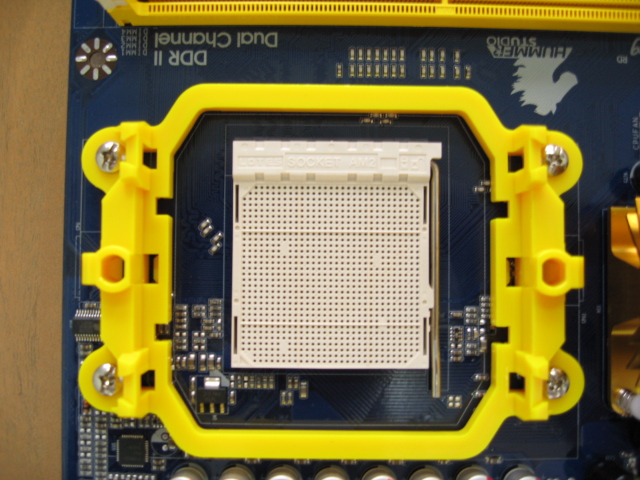

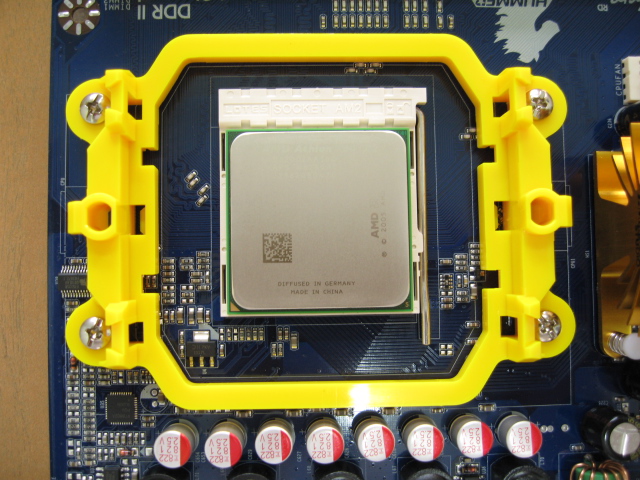

메인보드 CPU소켓보분입니다. 오른쪽옆에 레바가 보이시죠. 이부분을 위로들어올려서 CPU를 장착합나다

사진이 좀 흔들렸네요. CPU를 보시면 미세한 핀들이있죠. 약간의 충격만줘도 잘휘어지니 조심해서 다뤄주세요.

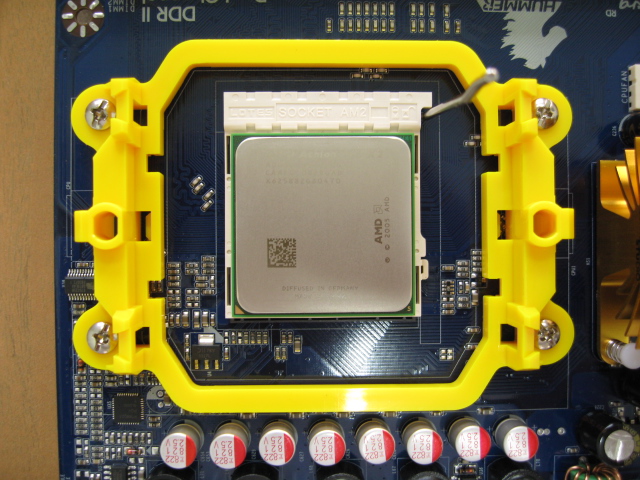

올바른 방향으로 잘 장착해주신후 레바를 원위치 시켜주면 됩니다. 잘~들어갔나 의심이 들어도 그냥 놔두세요~

자꾸 만지작거리다가 핀휘어지면 아주 골치아픕니다. ^^;



자 이제 CPU쿨러를 장착해야겠죠 쿨러장착 또한 아주 중요한 작업입니다. 쿨러가 조금이라도 들뜨게되면

그만큼 열을 식히지 못하게되므로 다운현상이나 재부팅현상이 발생하여 제대로 사용을 못하실뿐만아니라 CPU에

손상을 입힐수있기때문입니다.

쿨러 장착

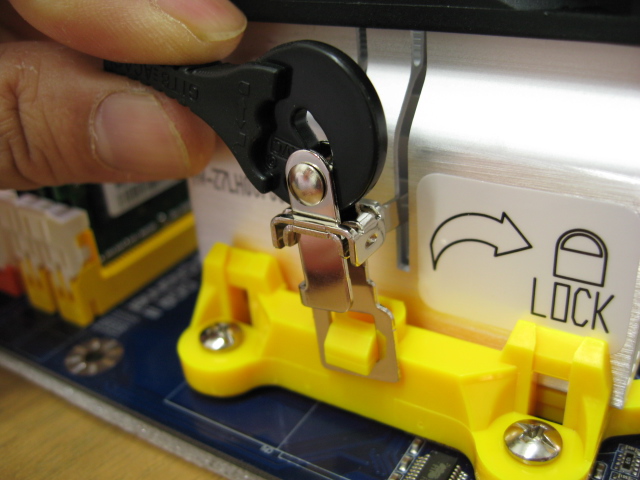

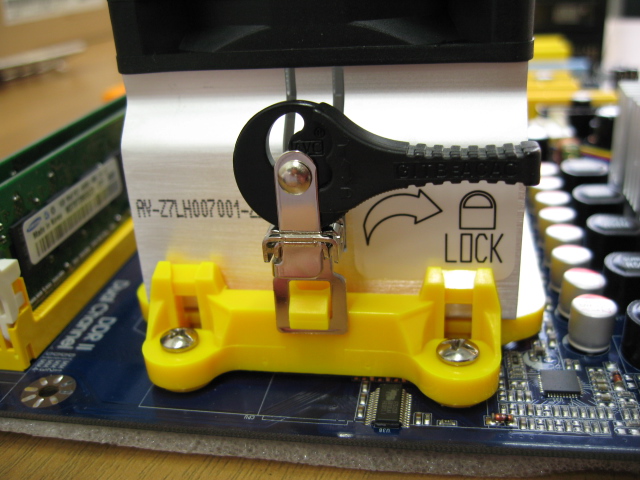

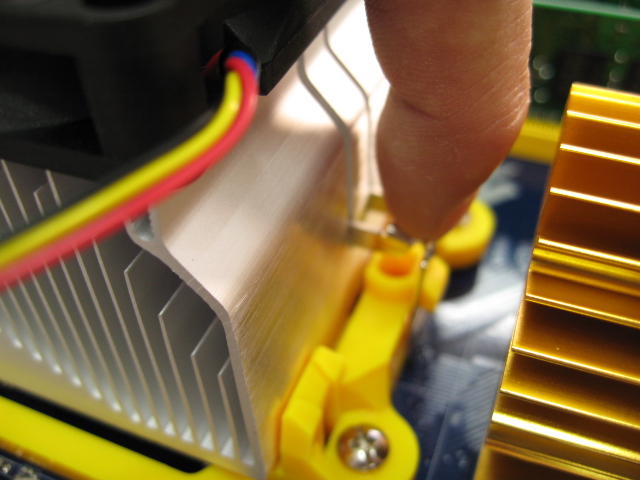

AMD 정품쿨러입니다. CPU소켓의 양끝에 보시면 걸수있는 부분이 있구요~ 쿨러다리의 양부분을 이끝부분에

걸어주세요. 힘을 좀 줘야하니 좀 가다로울수있습니다. 쿨러다리부분을 잘 걸어놓으셨다면 쿨러레바를 화살표

방향으로 제껴주세요. 아주 중요한 부분입니다.

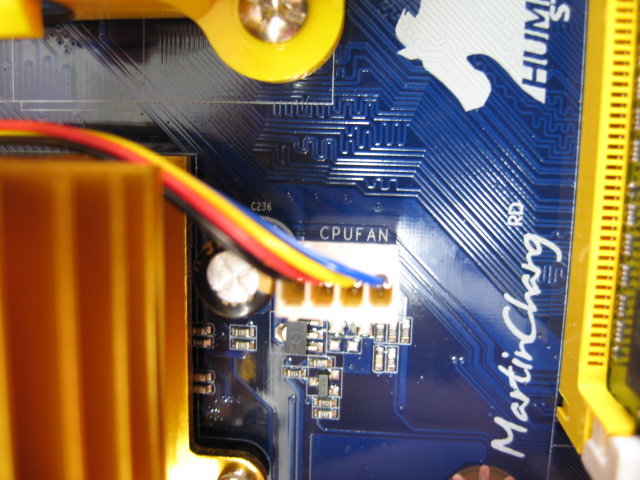

이제 쿨러전원선을 연결해줘야합니다. 쿨러에서 나온 선이보이시죠? 메인보드를 보시면 CPU쿨러선을 꽂을수

있는 부분이 있습니다. CPU근처에 있으니 잘 보시면 쉽게 찾으실수있습니다.

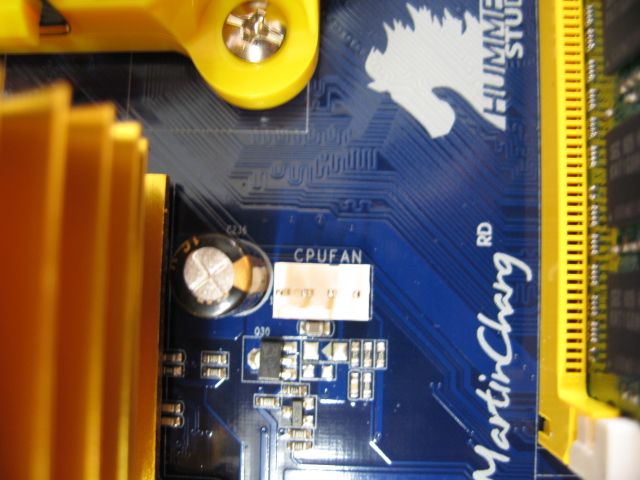

왼쪽 하단에 핀이 4개짜리 하얀거 보이시죠 이부분이 쿨러전원연결 부분입니다.



메모리 장착

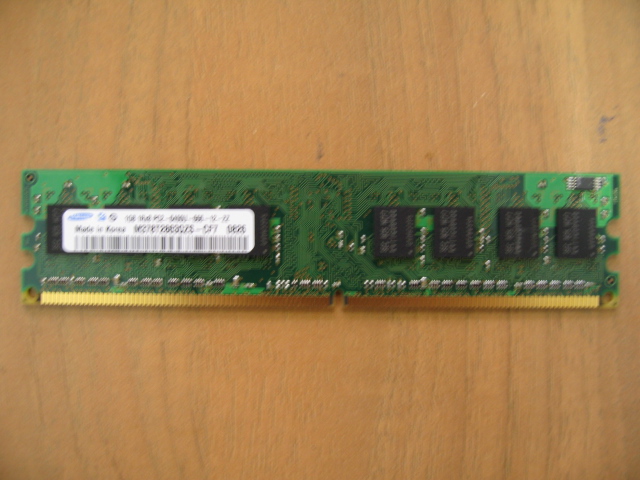

이것이 메모리입니다. ^^; 다 아시죠? 모르시는분을위해.... 메모리는 보시면 1GB 라고써있죠 1기가메모리입니

다. 밑에 노란 부분이 메인보드에 들어가는 부분이구여 홈이 보이시죠? 저 홈이 있기때문에 뒤집어서 꽂히거나

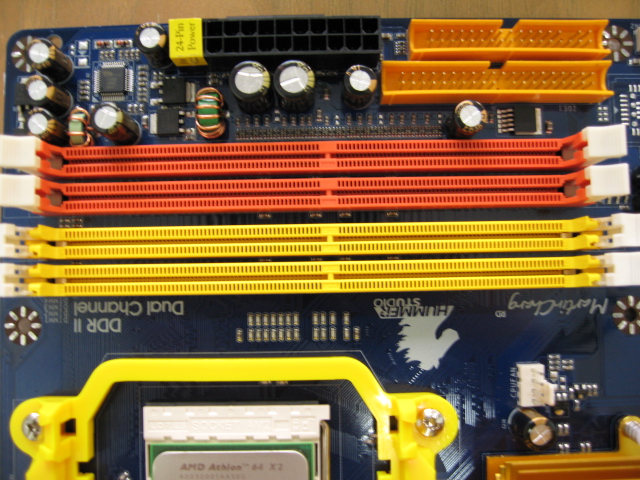

잘못 꽂거나 할수없습니다. 자~ 메인보드를 보시면 램슬롯이 두가지 색으로 4군데가 있습니다. 색이 다른이유

는 듀얼채널을 구성할때 색을 맞춰 꽂아주셔야하기때문입니다. 이부분은 넘어가겠습니다.

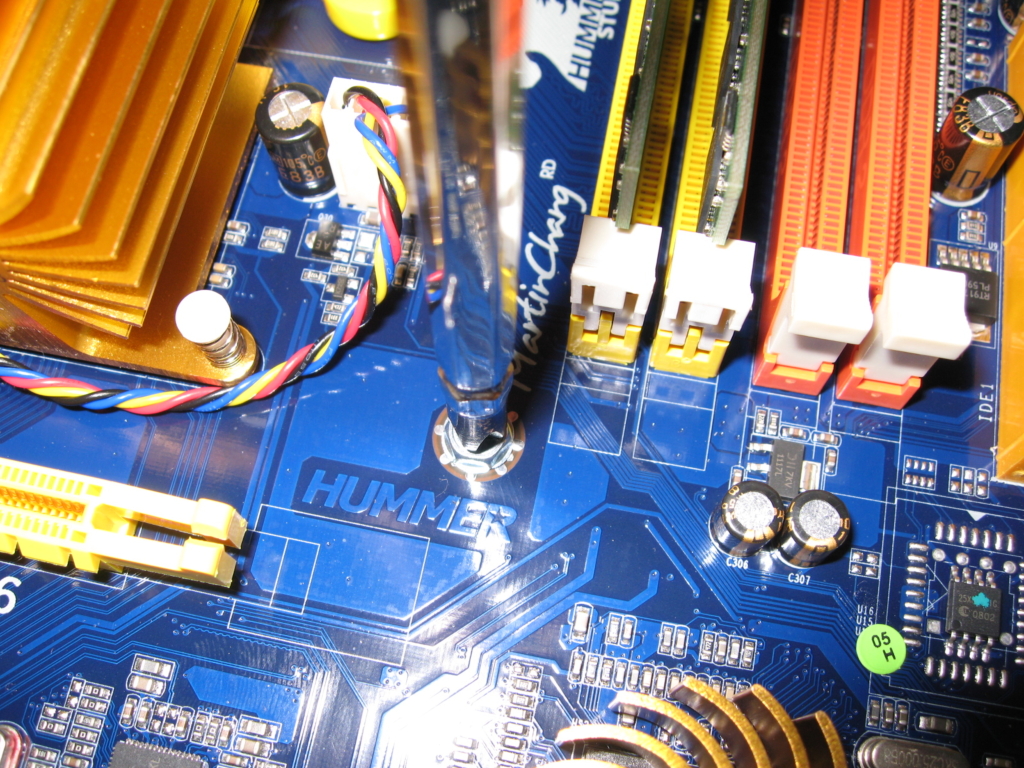

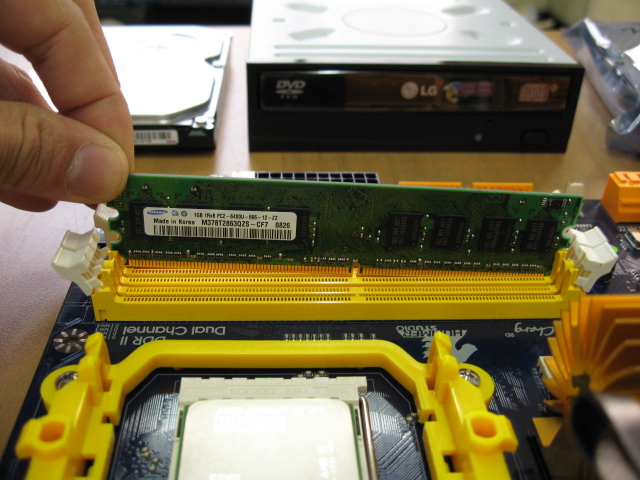

일단 저희는 노란부분에 램을 장착하겠습니다. 양끝에 하얀부분을 뒤로 제껴주세요~

홈에 맞게 끼우신후 위에서 수직으로 눌러주시면 제껴놨던 하얀부분이 위로올라오면서 장착이 되는것을 느낌으

로 아실수있을겁니다.

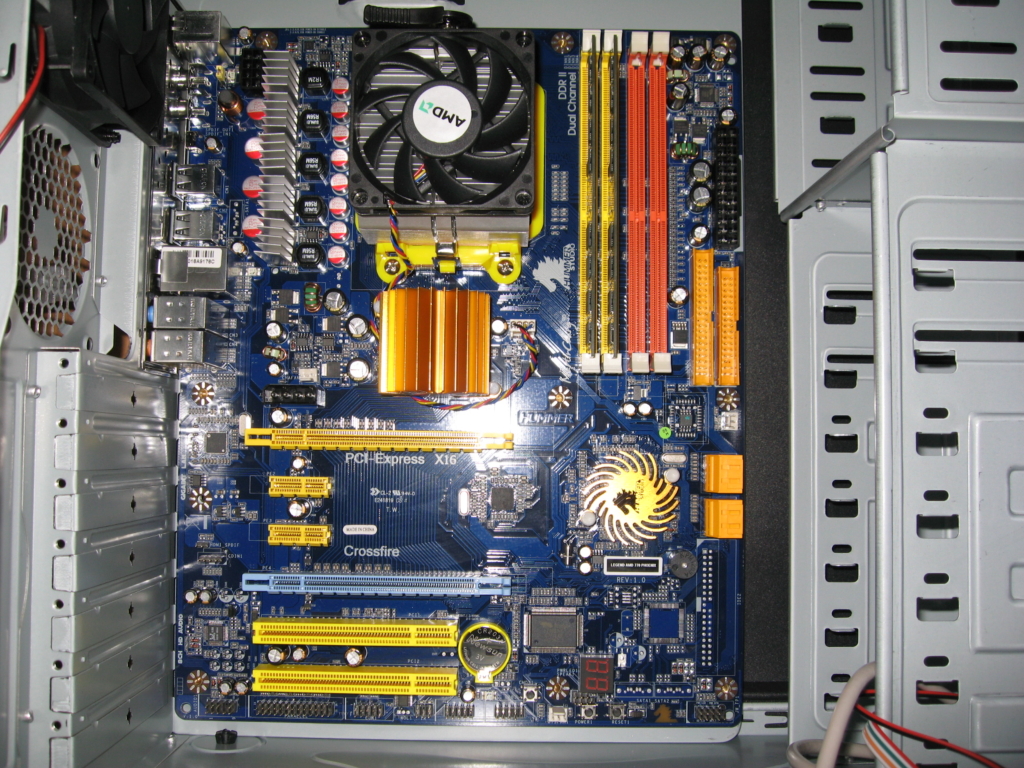

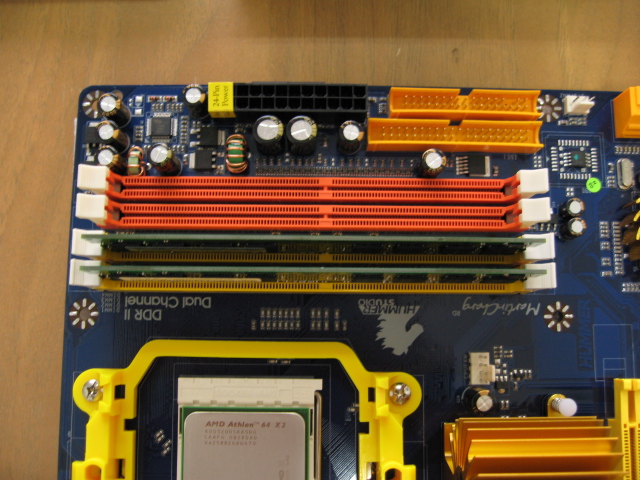

사진이 좀 흔들렸네요.. 두개의 램을 장착완료한 모습입니다.

이젠 본격적으로 케이스에 보드를 넣고 각종 케이블과 하드,ODD,파워서플라이등을 조립하겠습니다.

여기까지 잘 하셨다면 이 다음또한 쉽게 따라오실수있으실 겁니다.

케이스의 옆을 열면 볼트주머니와 각종 케이블등이 보이실겁니다. 좀 너저분하죠?

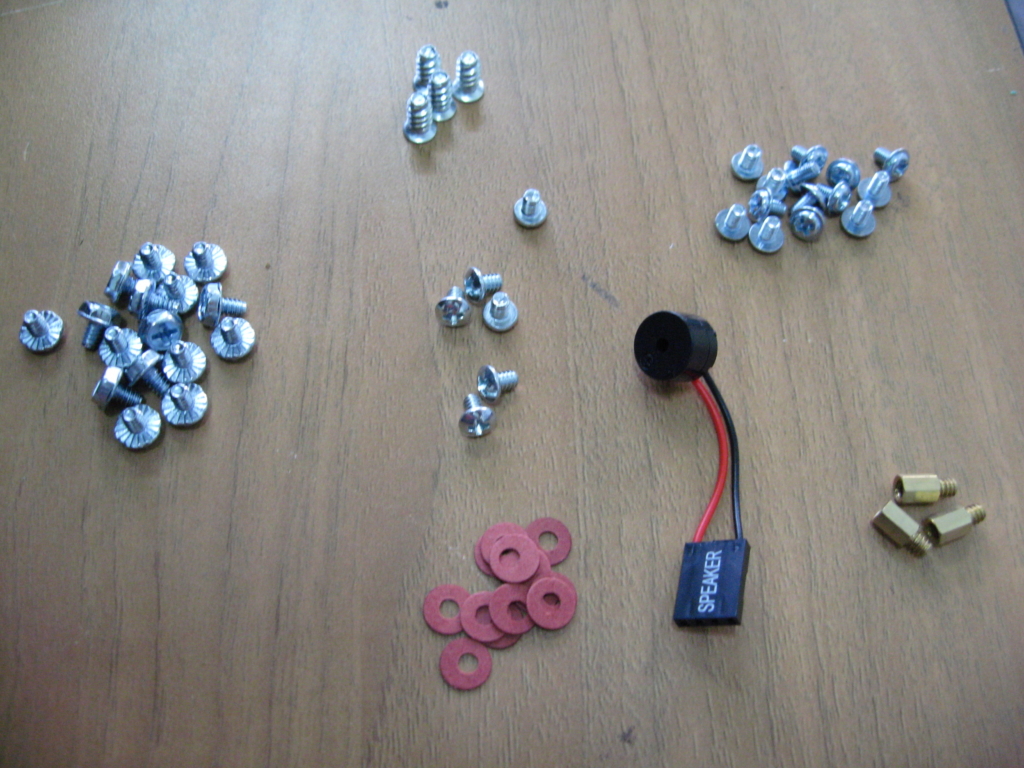

케이스 안에 들어있는 볼트는 딱 2가지입니다. 두꺼운거 얇은거. 왠만한 모든 케이스는 딱 이두종류의 볼트를 사

용합니다. USB라고 써있는 선은 케이스 전면으로 USB포트를 연장하는 케이블입니다. AUDIO케이블 또한 마찬

가지로 케이스 전면으로 스피커를 꽂거나 마이크를 꽂을수있게 연장해주는 케이블입니다.

H.D.D LED , POWER SW , RESET SW 선들은 말그대로 하드LED,파워스위치,리셋스위치와 연결되는 선들입니

다.

일단 첫번째로 메인보드를 케이스안에 넣어보겠습니다.

백판넬 장착

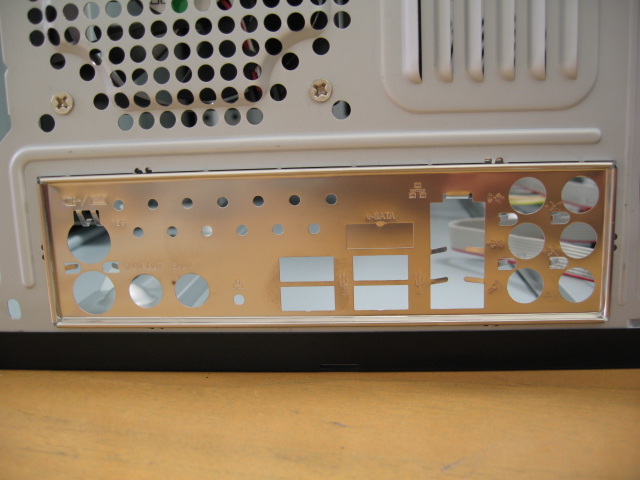

메인보드 박스안에 보시면 판넬이 들어있을겁니다. 이 판넬을 케이스 뒷쪽에 끼워주세요. 이작업은 아주 조심히

해주셔야합니다. 금속부분이 생각보다 날카롭기때문에 손을 다칠우려가 있습니다. 안쪽에서 끼우셔야합니다.



잘끼우셨다면 메인보드를 넣겠습니다.

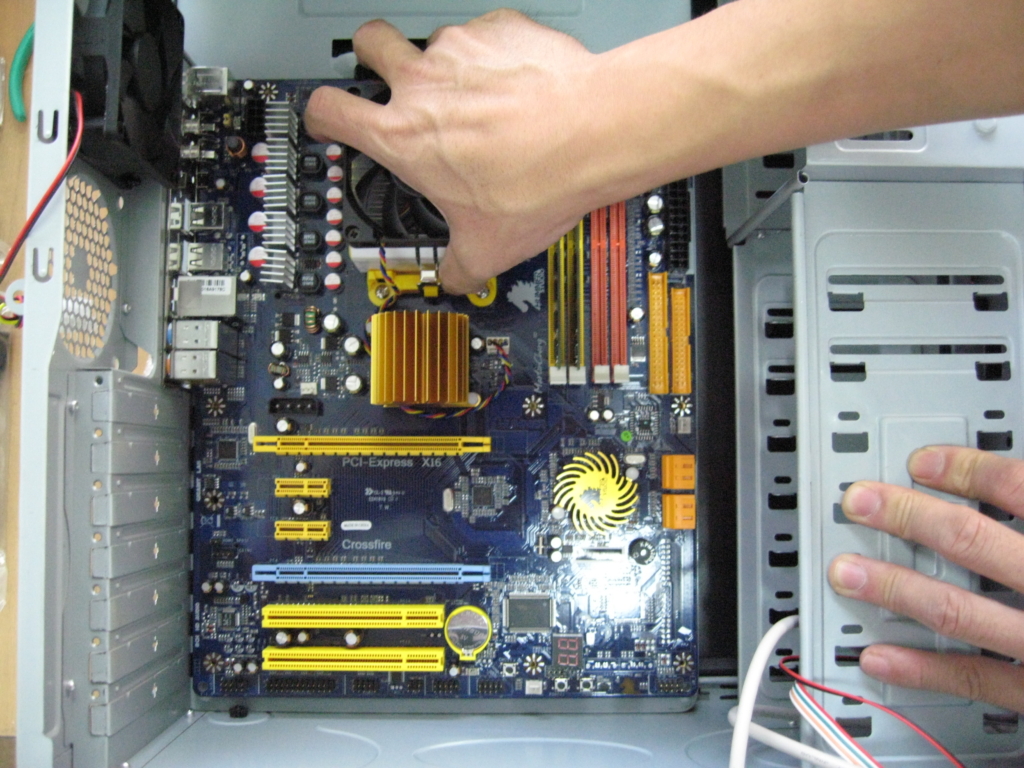

메인보드 장착

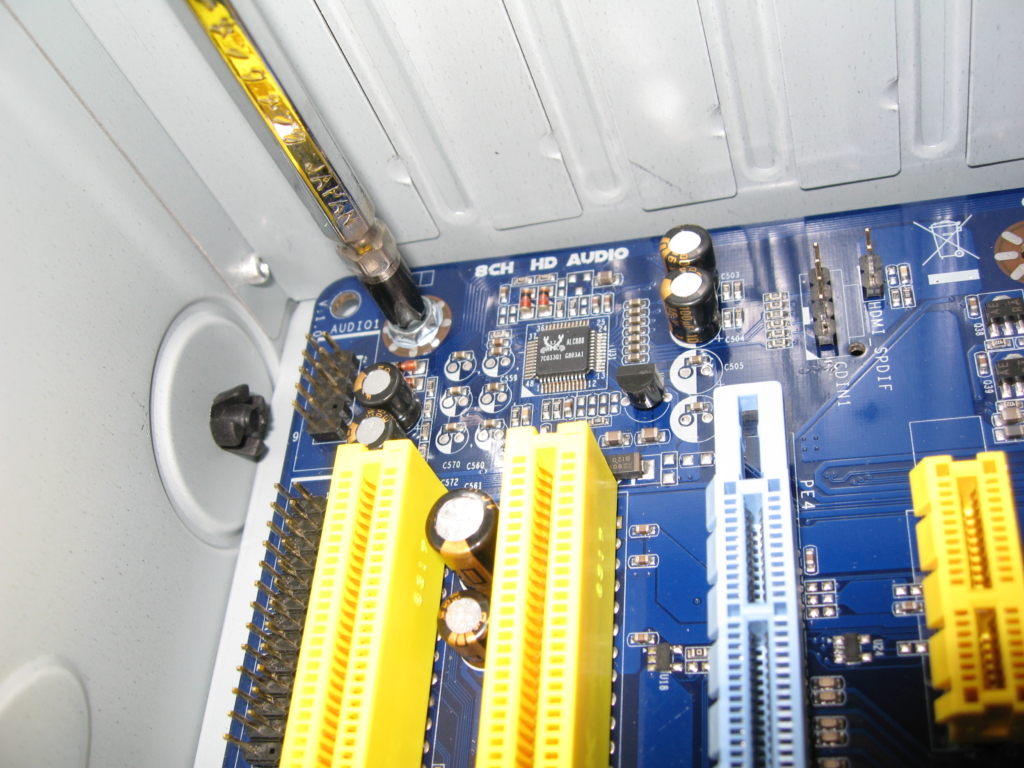

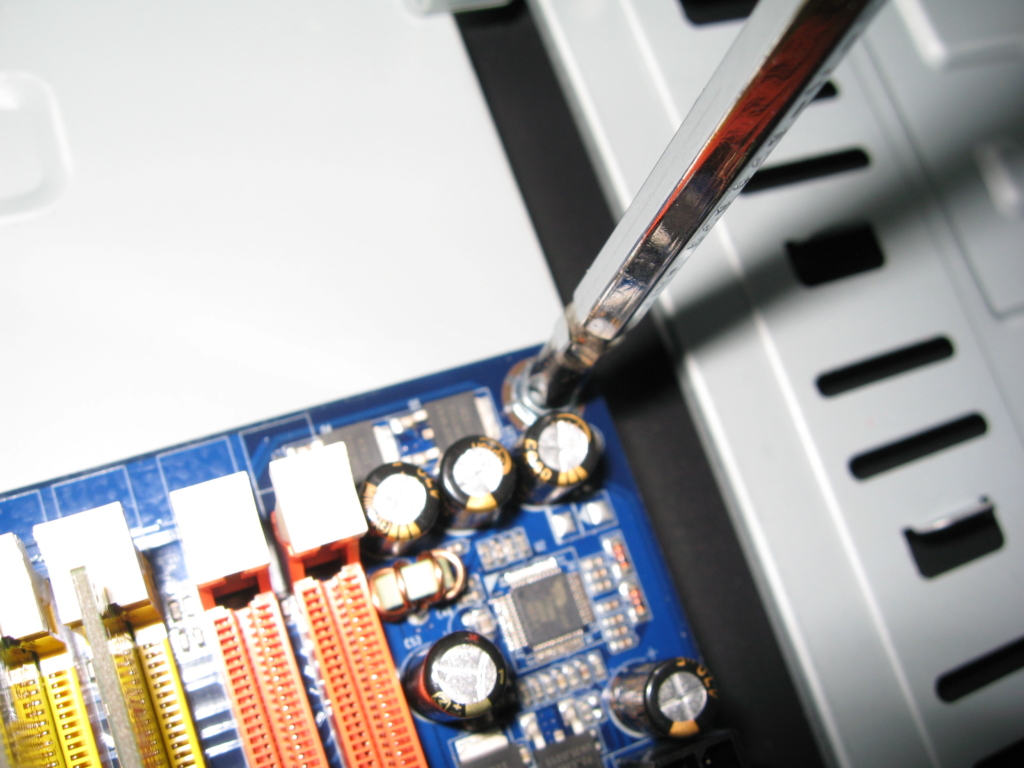

어렵지 않죠? 쉽게 하셨으리라 생각됩니다. 잘 넣으셨다면 고정을 해줘야겠죠?볼트고정 부분을 고정시켜주세요.

단 주의할점은 처음부터 쎄게 조이시면 구멍이 잘 맞지않는 경우가 생기므로 전체적으로 살짝 고정을

시킨후 조여주세요. 너무 세게 조이시면 보드에 손상이될수 있으므로 적당히 조여주세요~!!

다음은 케이스과 연결될 USB,사운드,전원스위치,리셋스위치 케이블을 연결하겠습니다.

선이 작고 좁기때문에 좀 까다로울수있으나 자세히 보시면 그리 어렵지않습니다.

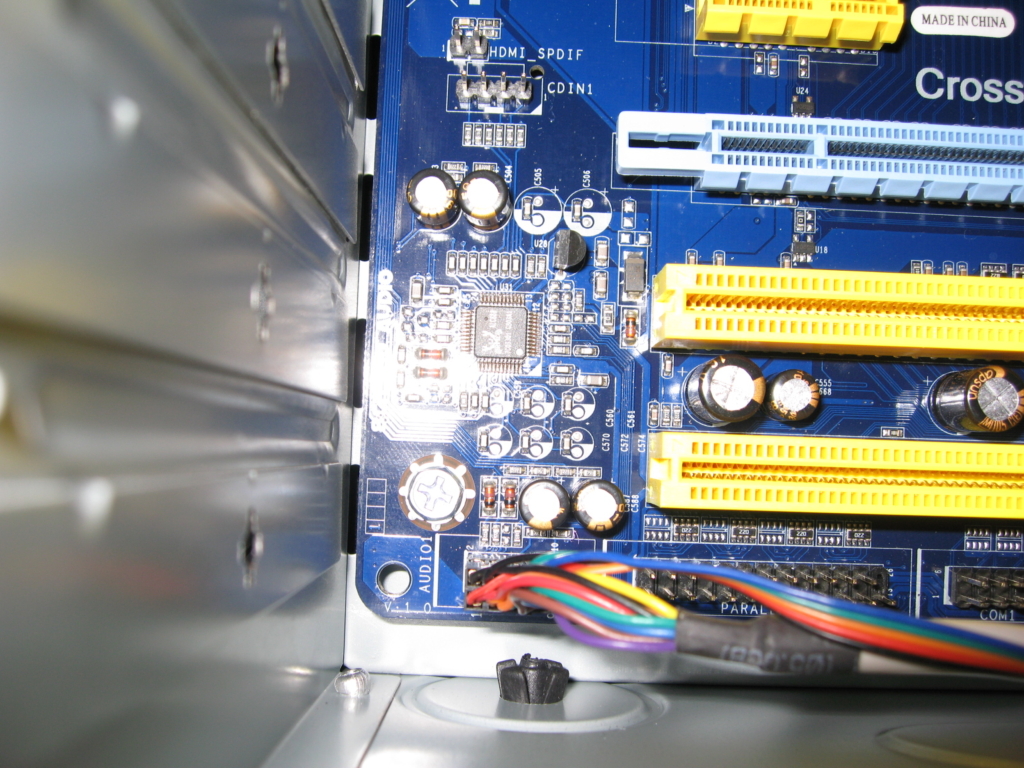

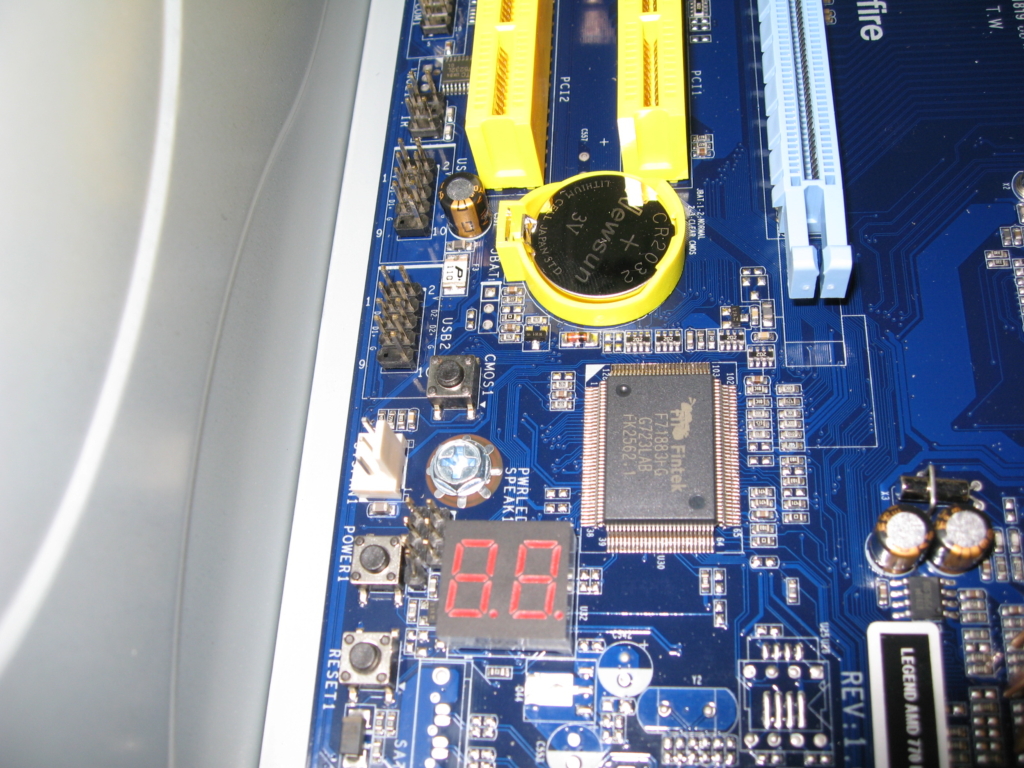

메인보드의 왼쪽 하단에 보시면 여러가닥의 핀들이 보이실겁니다. 핀 밑에는 영문으로 글씨가 씌여있는데 여기

에 맞게 선을 꽂아주시면 됩니다. 메인보드에 씌여있지 않을경우 보드에 첨부된 메뉴얼 책자에보면 자세히 나와

있습니다. 요즘에 출시되는 보드들은 거의 규격화되어 꽂는 위치가 거의 일정합니다.

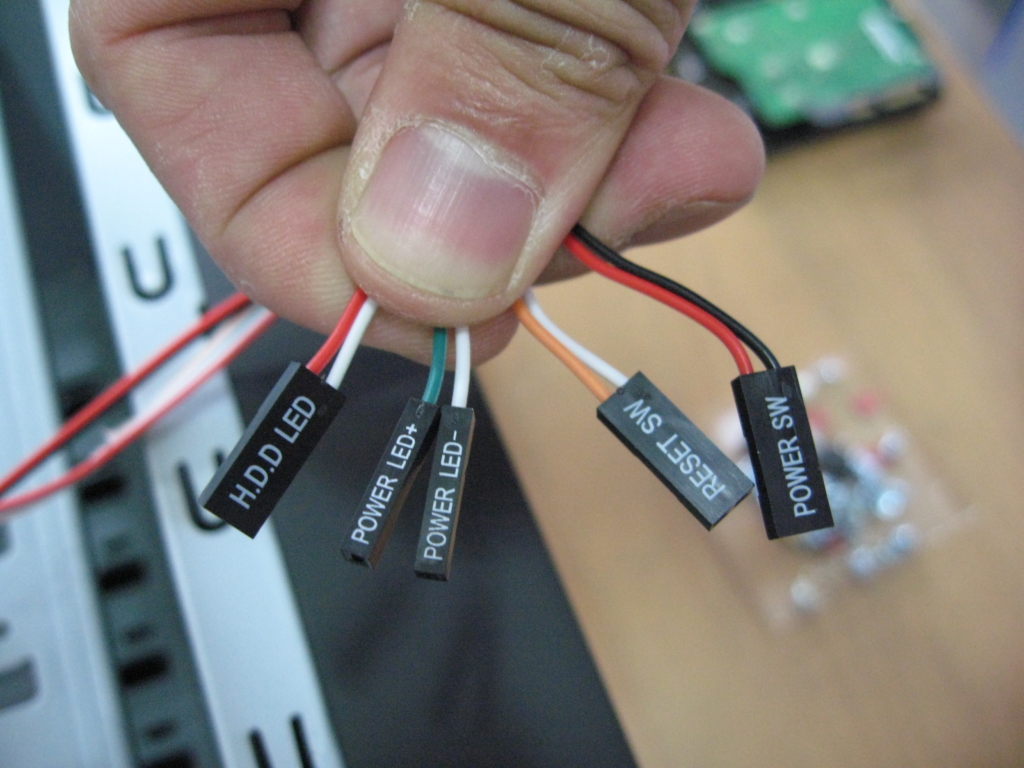

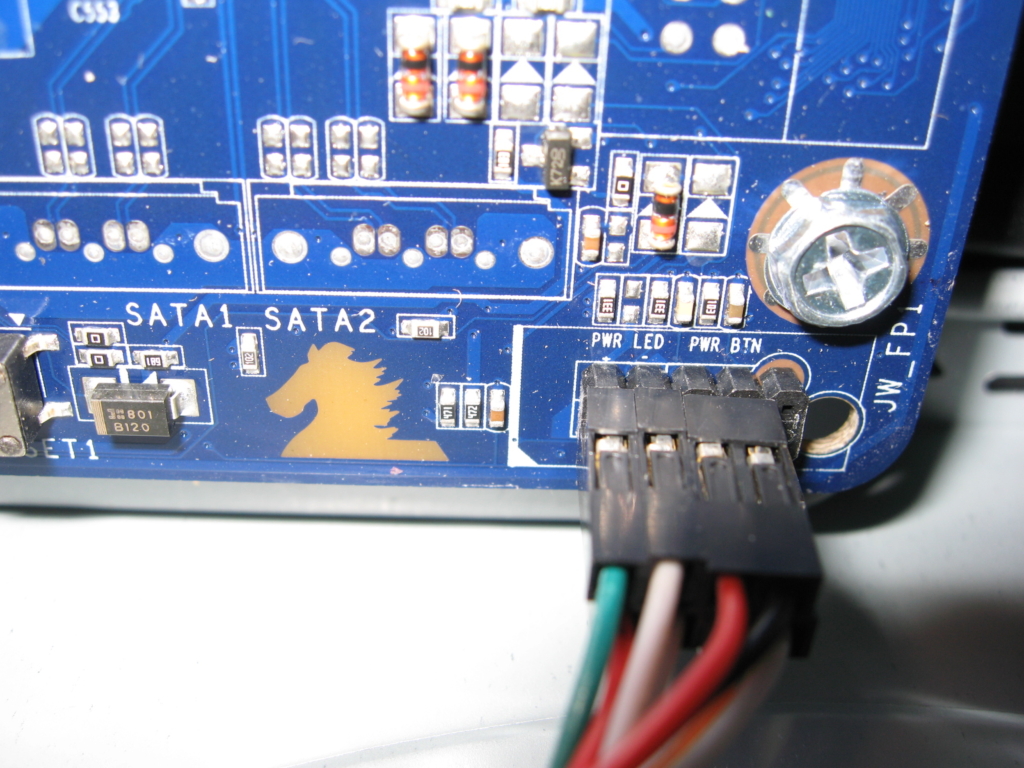

파워LED(2핀)	파워스위치(2핀)	피씨스피커(4자리 2핀)
하드LED(2핀)	리셋스위치(2핀)



여기서 주의할점은 LED의 경우 +-를 구분해서 꽂아주셔야합니다. 메인보드의 핀밑에보시면 +표시가 있으며

선을 봤을때 두선중 색이들어간 선이 +선입니다. 보통 정면에서 봤을때 +선 즉 색이 들어간 선이 왼쪽으로가게

끔 꽂아주시면 맞게 꽂을수 있으실겁니다. 스의치와 피시스피커는 구분없이 꽂아주셔도 무방합니다.

자 이제 전면 USB케이블과 전면 사운드케이블을 연결하겠습니다.

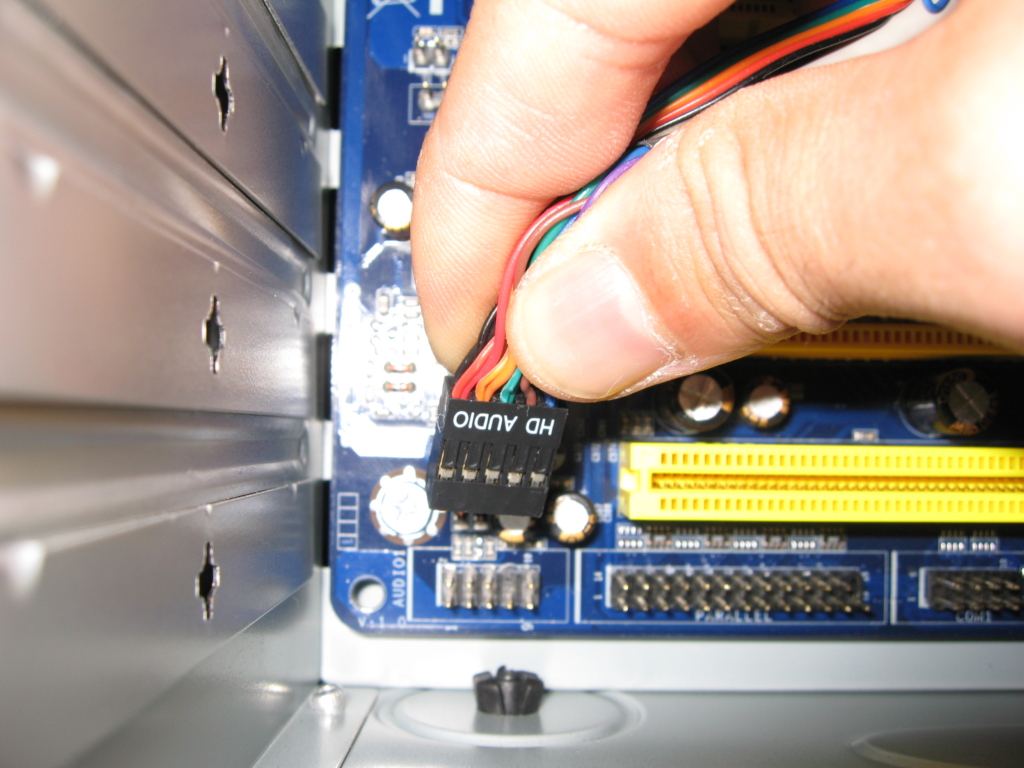

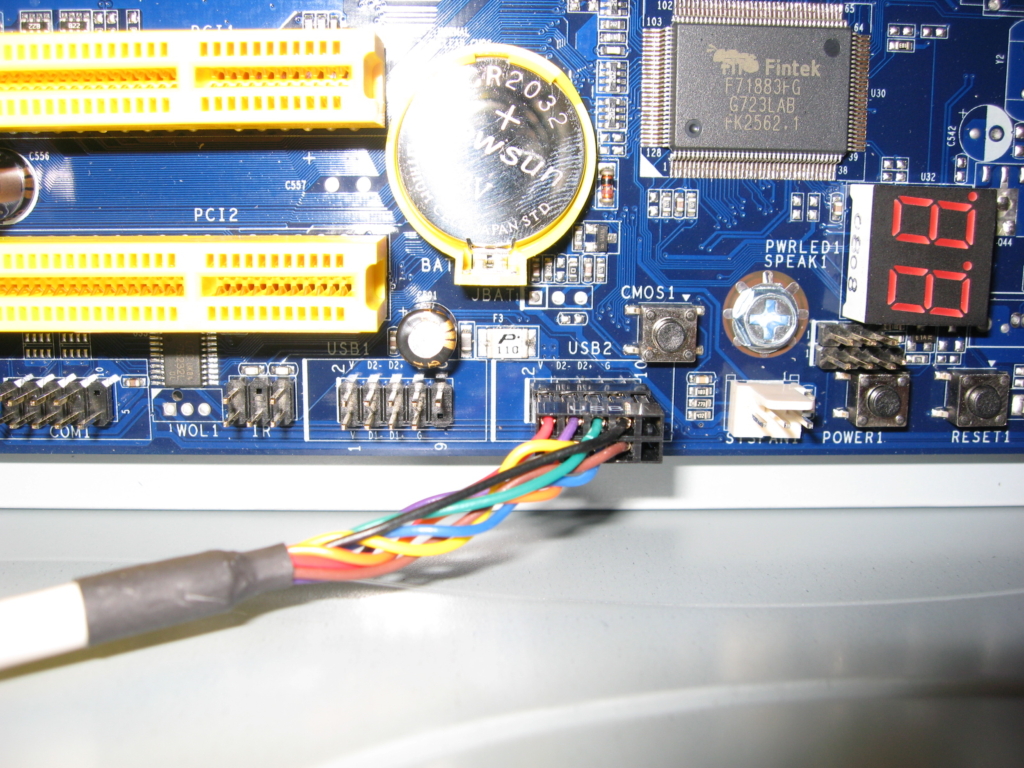

전면 사운드,USB케이블 연결

사운드 케이블의 경우 10핀중에 한곳이 막혀있기때문에 잘못꽂을수 없습니다. 들어가는대로 꽂아주세요.

USB케이블의 경우 보통 윗쪽이 5핀 밑쪽이 4핀입니다.

하드장착

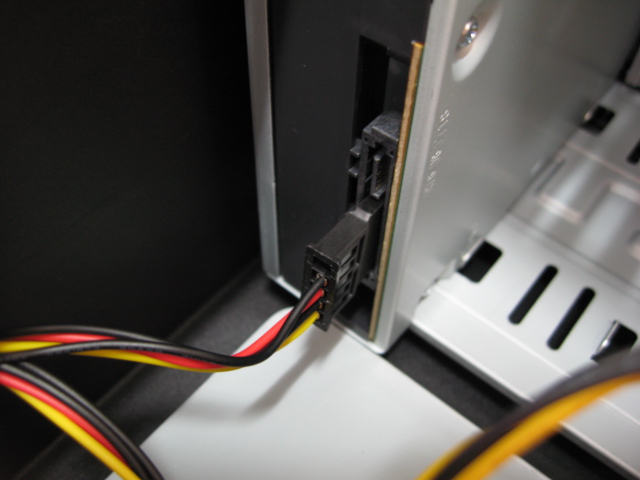

케이블 삽입부분입니다. 잘 기억해두세요~

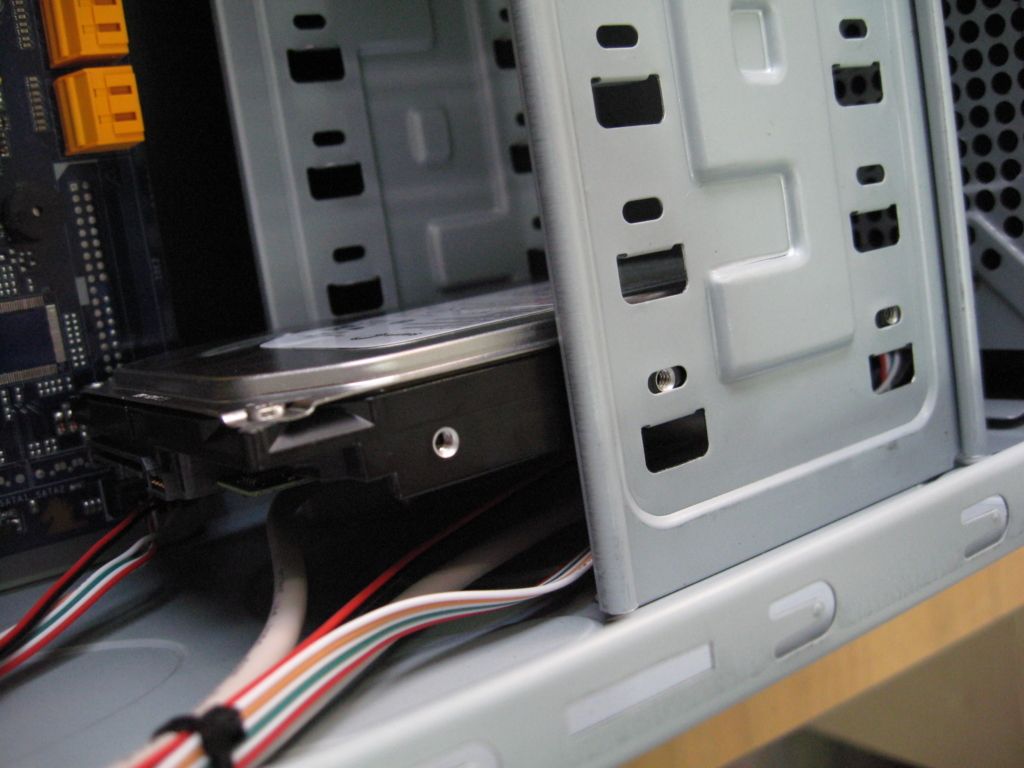

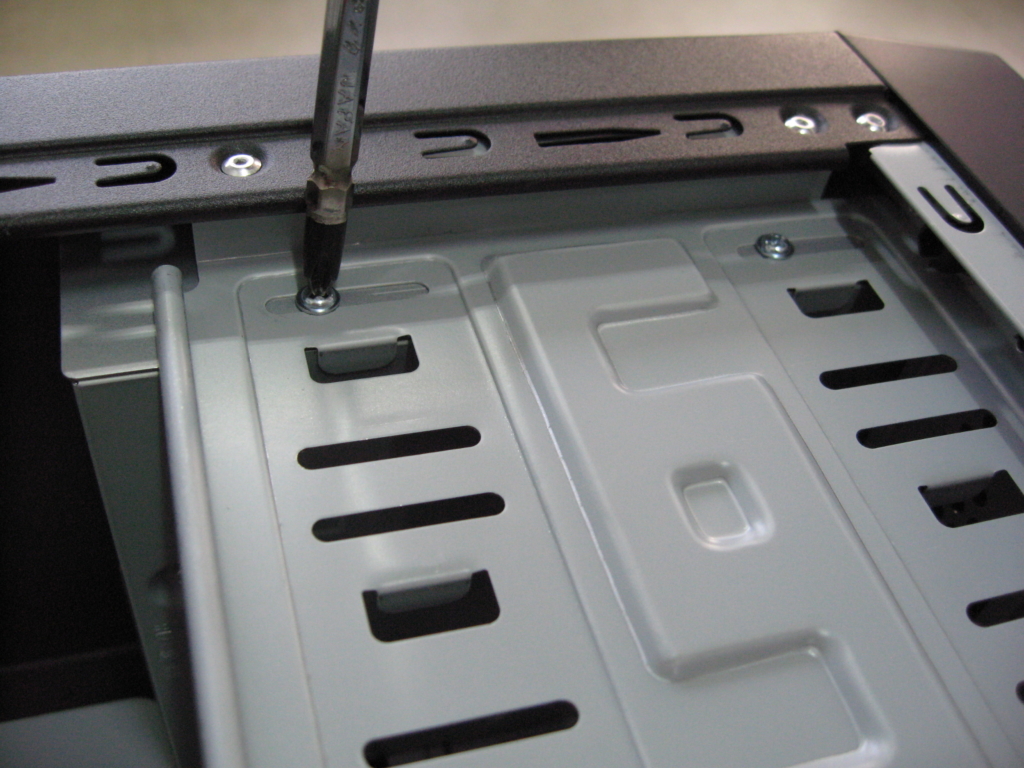

적당한 위치에 하드를 고정시킵니다. 하드고정 볼트는 두꺼운 볼트입니다.

ODD장착

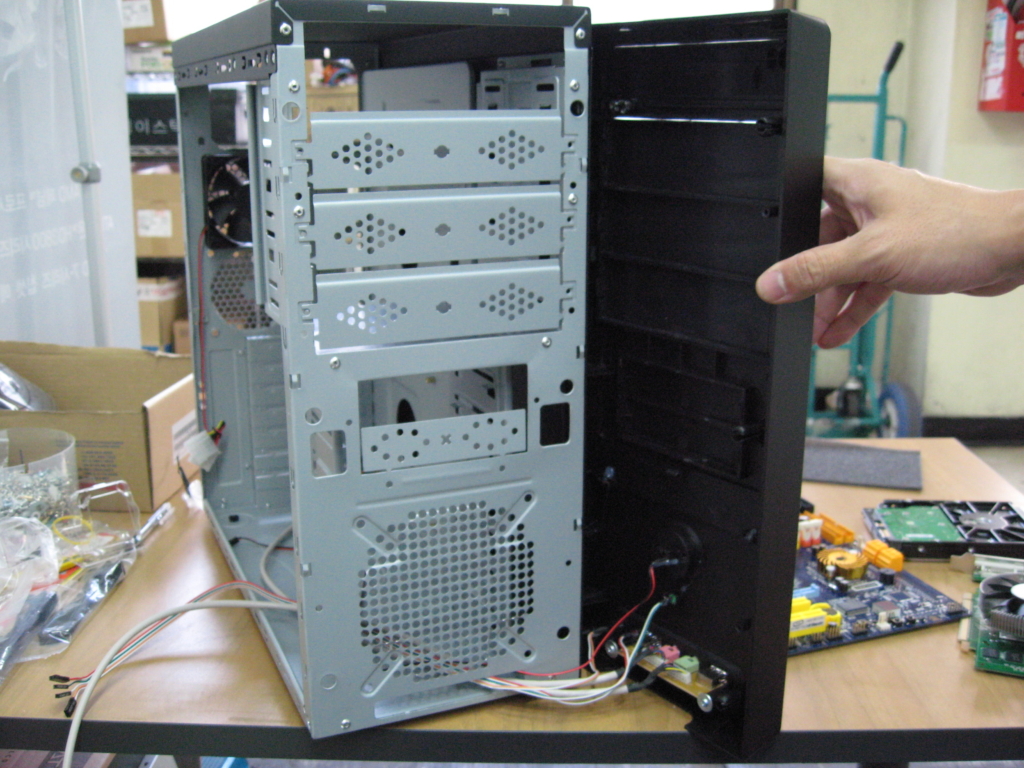

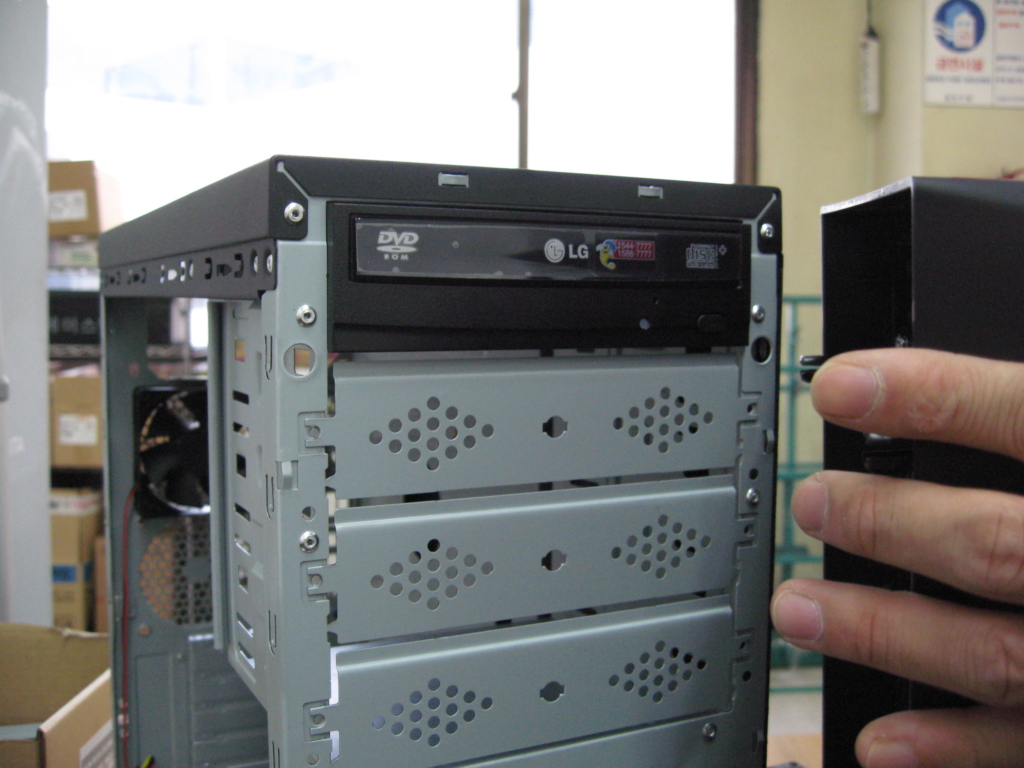

케이스의 전면부를 앞으로 당기시면 쉽게 빼실수있습니다. 메인보드와 케이블이 연결되어있으므로 너무세게 빼

지마세요. 전면부 를 빼시고 ODD를 앞쪽에서부터 삽입해주세요. 이때 고정은 하지 않습니다.



ODD삽입후 전면판넬을 다시 장착한후 ODD열림 버튼을 누르면서 ODD의 간격을 조정해주세요. 적당히 눌리는

느낌이 오는 자리에서 볼트로 고정해줍니다. 이때 볼트는 작은 볼트를 사용합니다.

그래픽카드 장착(VGA CARD)

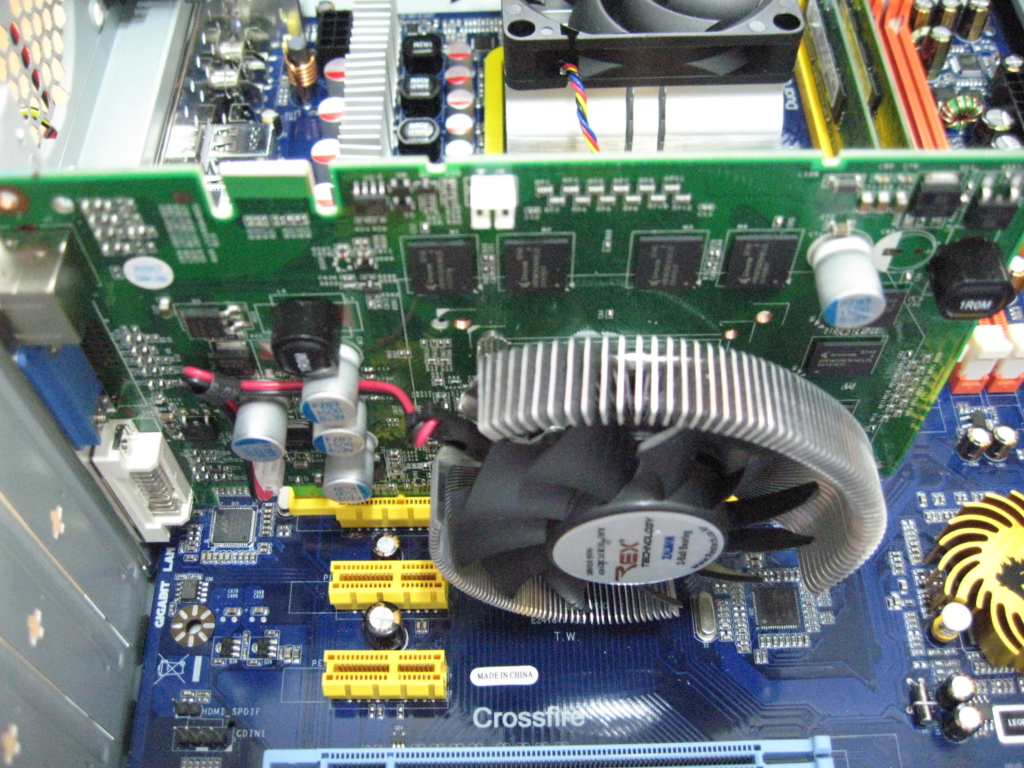

메인보드 중앙부분에 PIC EXPRESS 슬롯이 보이시죠?

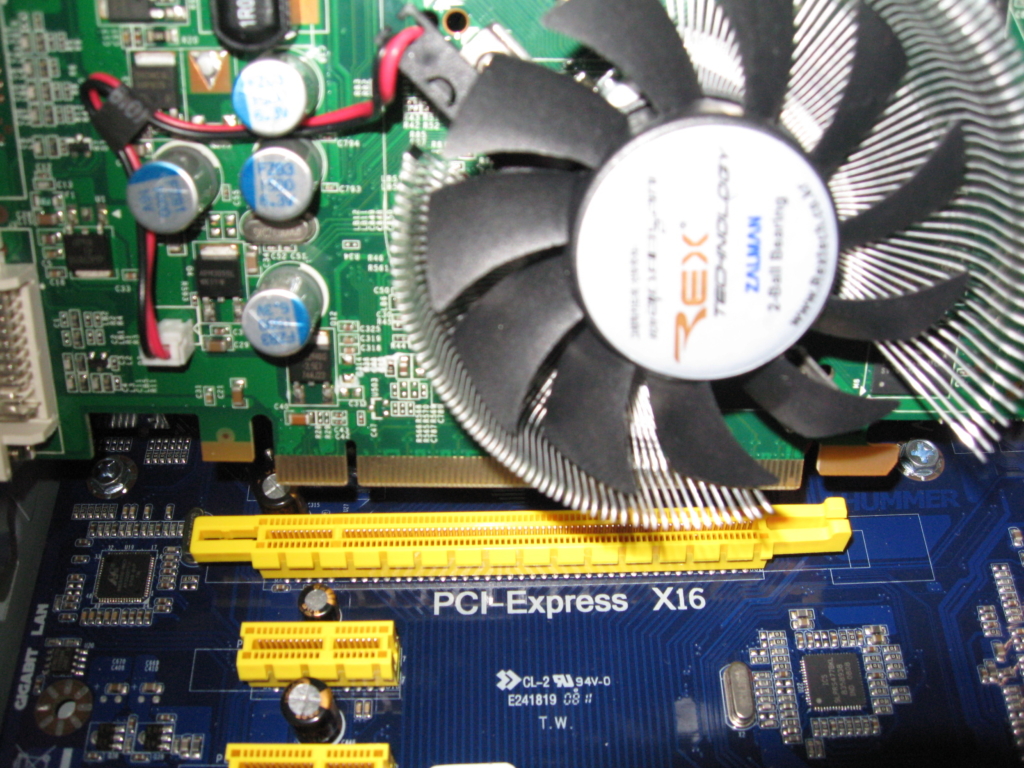

노란색 긴 슬롯입니다. 이부분에 그래픽 카드를 장착합니다. 그다지 어렵지 않으므로 쉽게 장작하실수있습니다.

이또한 홈이 있으므로 잘못 장착되거나 할순 없습니다. 적당한 힘으로 눌러주시면 잘 들어갑니다.

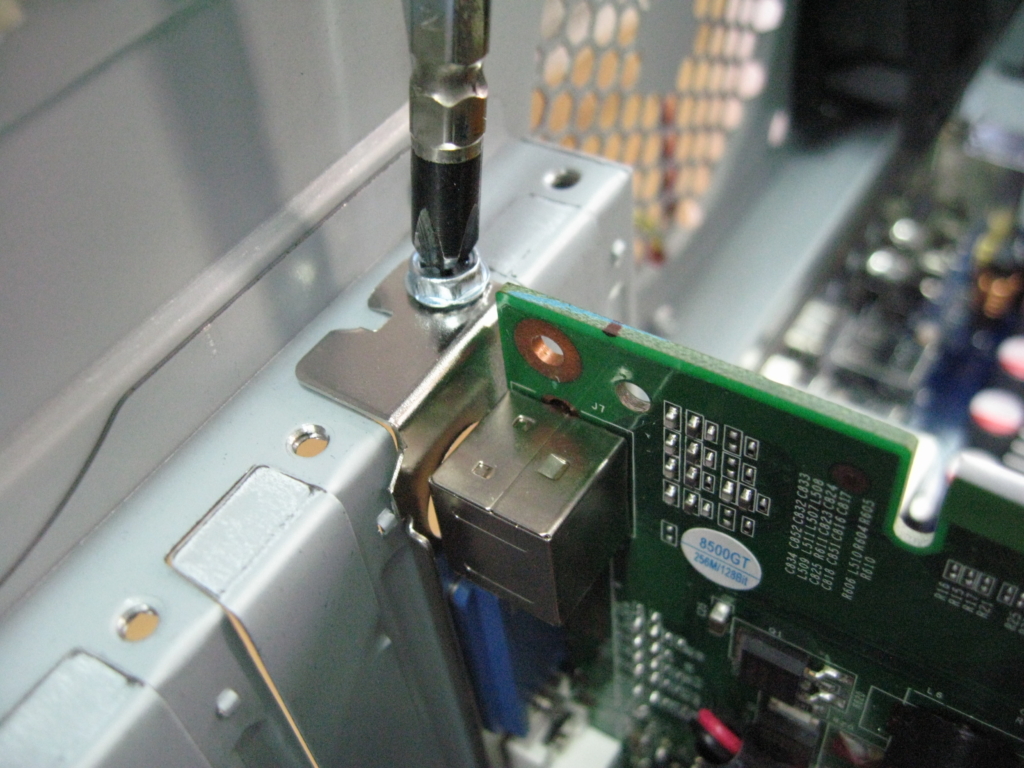

장착후엔 볼트로 고정시켜줍니다. 이때 사용하는 볼트는 케이스마다 다르지만 이 케이스의경우 두꺼운 볼트를 사

용하네요. 볼트의 사이즈를 자꾸 언급하는 이유는 케이스의 철판이 생각보다 얇기때문에 억지로 돌릴경우 마모

가쉽게되기 때문입니다. 마모가되어 고정이 안될경우 난감한 상황이 생길수있습니다. ^^;

파워서플라이 장착

컴퓨터의 심장이라할수 있는 파워서플라이를 장착해보겠습니다.

컴퓨터는 전기로 돌아가는 전자제품입니다. 어떻게 보면 파워서플라이가 가장 중요할수도있죠.

선이 많아 복잡해보이지만 실제로 이 많은 선들을 다쓰는것은 아닙니다. 사이즈가 맞는곳에 필요한만큼만 꽂아

주시고 남는선들은 깔끔하게 정리만 해주시면 컴퓨터 조립은 거의 끝난것입니다.

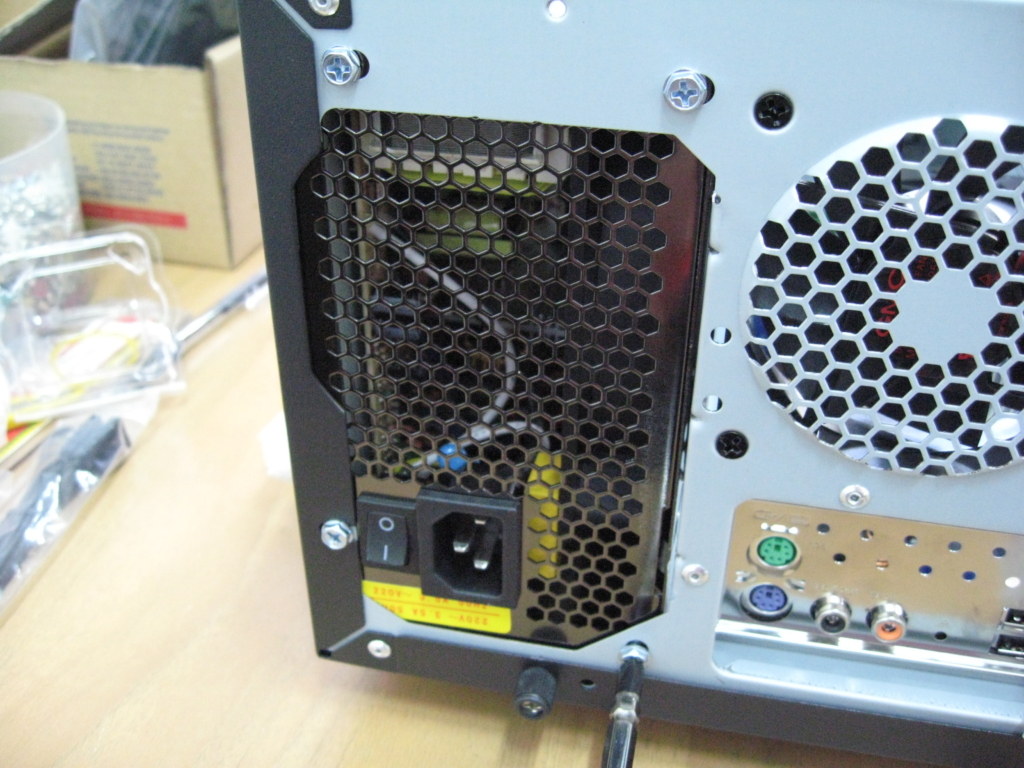

케이스 왼쪽 상단에 파워를 넣습니다. 고정하는 볼트의 위치를 정확히 보시고 장착해주세요. 사용하는 볼트는

두꺼운 볼트이며 보통 파워서플라이안에 들어있습니다.

이미지등록갯수초과로 2부로 넘어갑니다~

각종 케이블 연결

이제 케이블만 연결하면 조립은 끝입니다.

파워서플라이에서 나온 많은 케이블은 일단 케이스 밖으로 넘겨주세요. 전원선들은 제일 나중에 연결합니다.

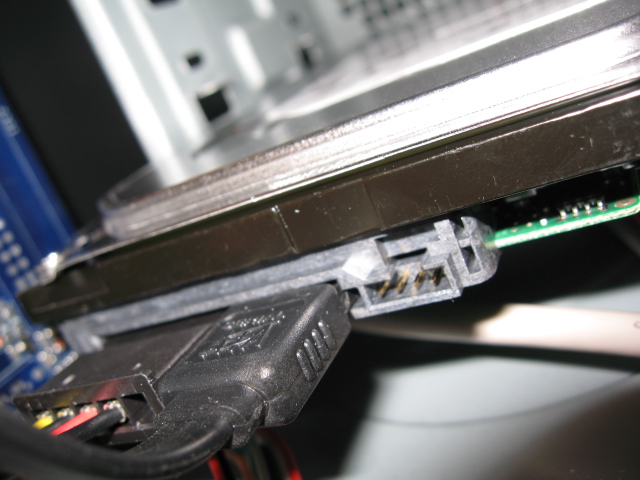

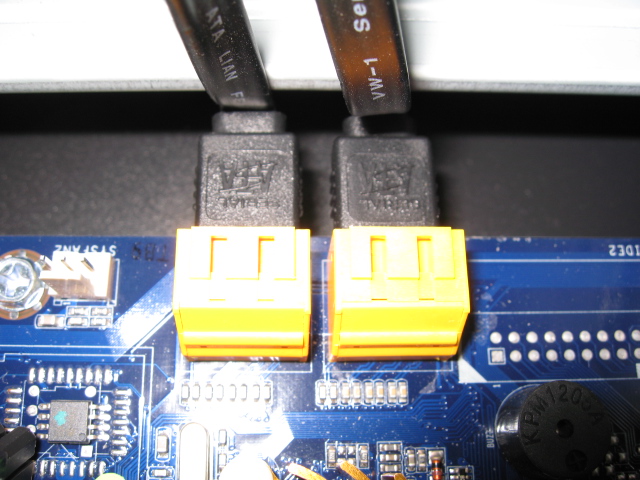

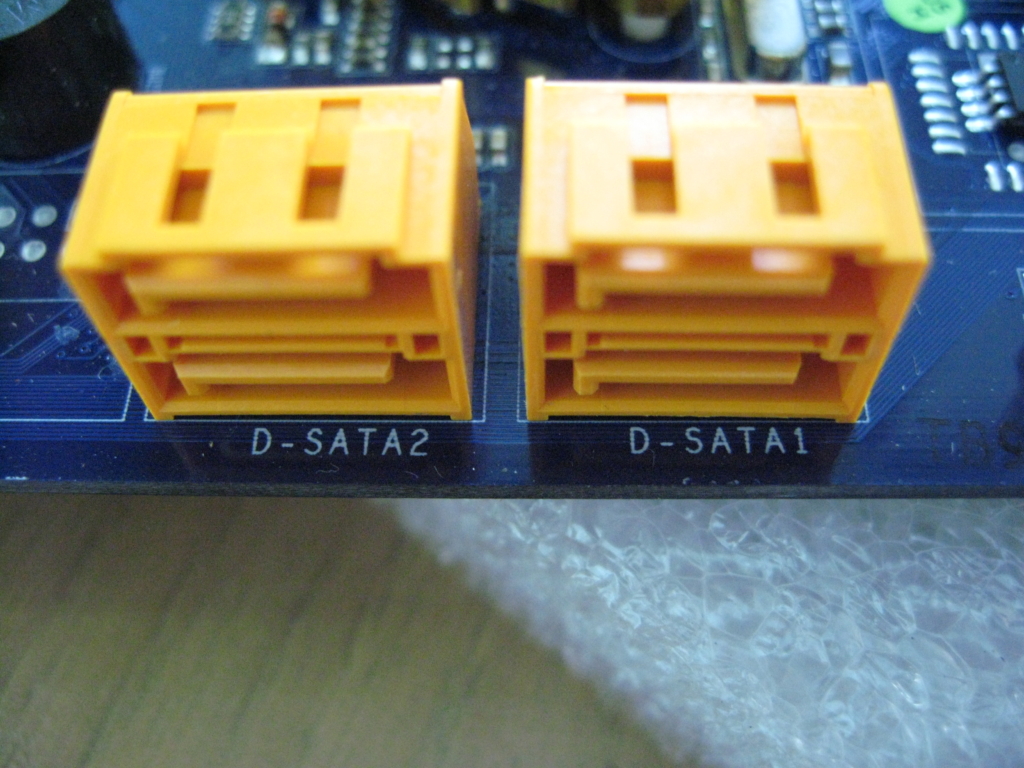

SATA 케이블을 메인보드에 삽입해주세요. 케이블과 메인보드 부분에 홈이 있으므로 잘 보시고 끼워주세요.

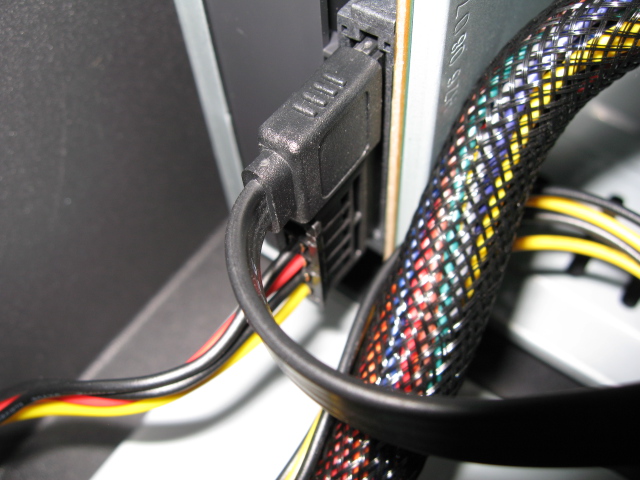

SATA 케이블 반대쪽 끝부분을 ODD와 하드에 꽂아주세요. 이부분또한 홈이 있으므로 잘 보시고 끼워주세요.

각부품별 전원공급케이블 연결

자 이제 파워서플라이의 선들을 한번 살펴보겠습니다.

그래픽카드에 들어가는 전원입니다. 지금 조립에는 사용하지 않습니다.

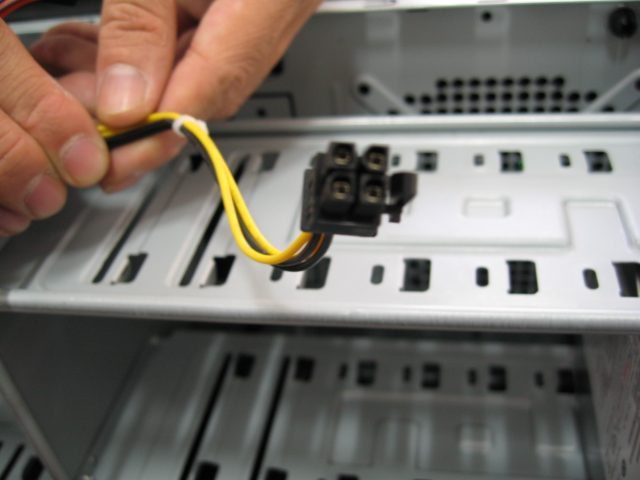

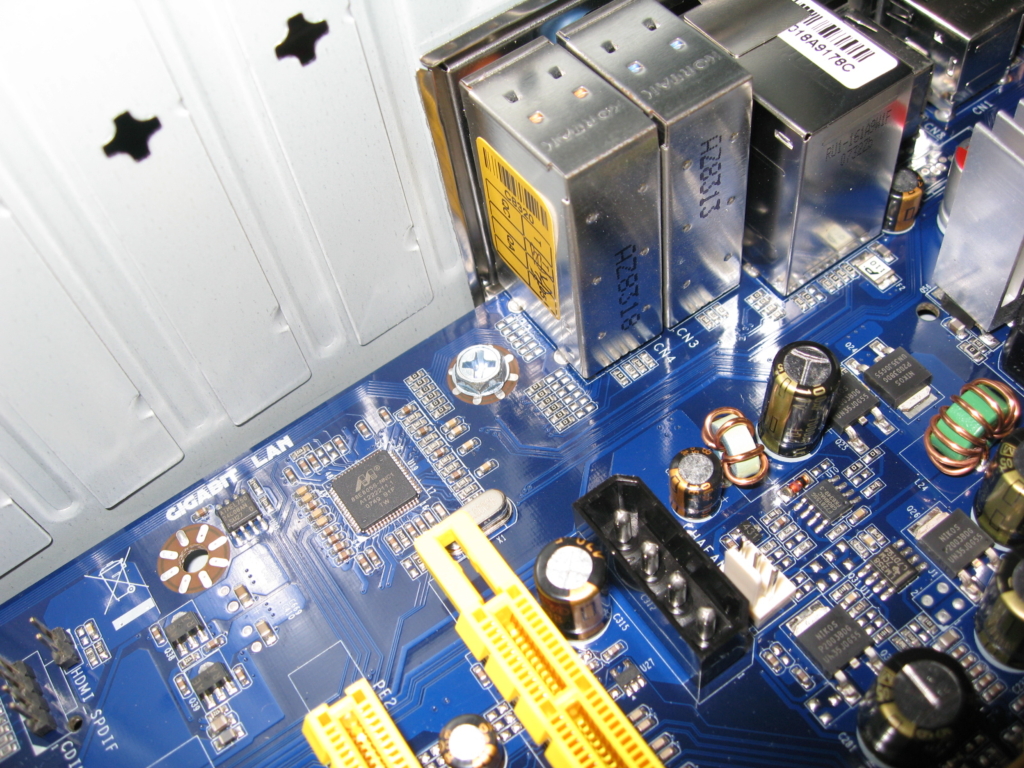

메인보드 4핀 전원선입니다. 윗사진의 그래픽전원부와 혼동하시면 절대안됩니다. 주의해주세요~!

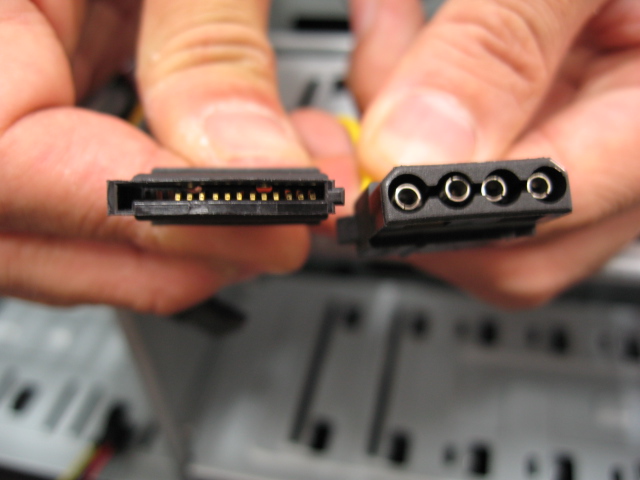

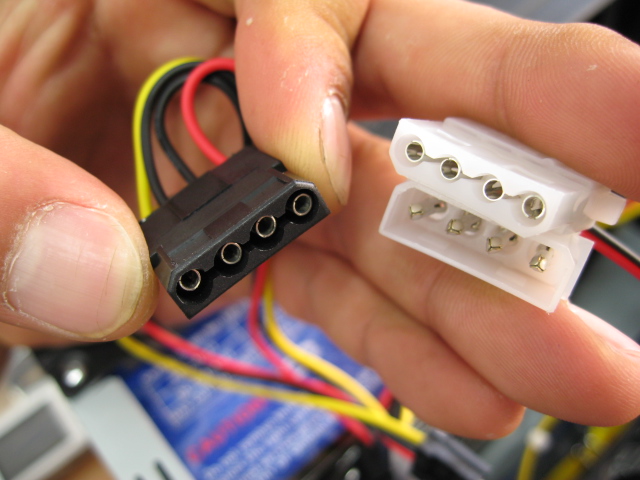

왼쪽 케이블은 SATA방식의 HDD와 ODD의전원부 케이블입니다. 오른쪽은 일반적인 4핀 전원선입니다.

메인보드의 전원 공급은 24핀 ,4핀 입니다.

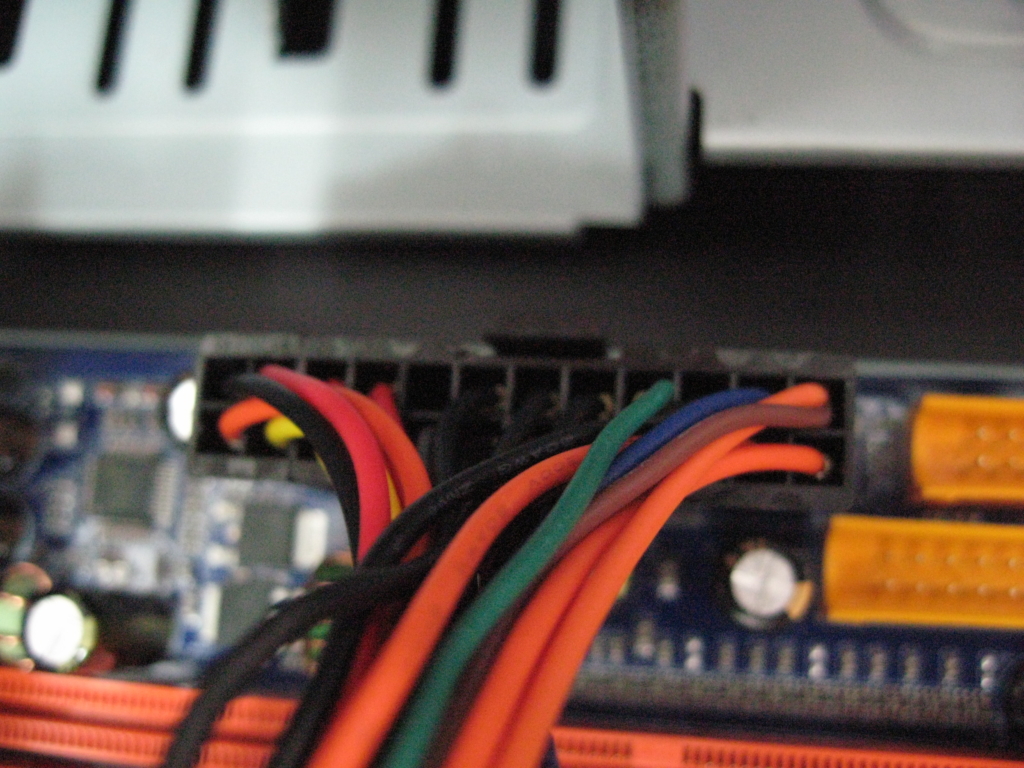

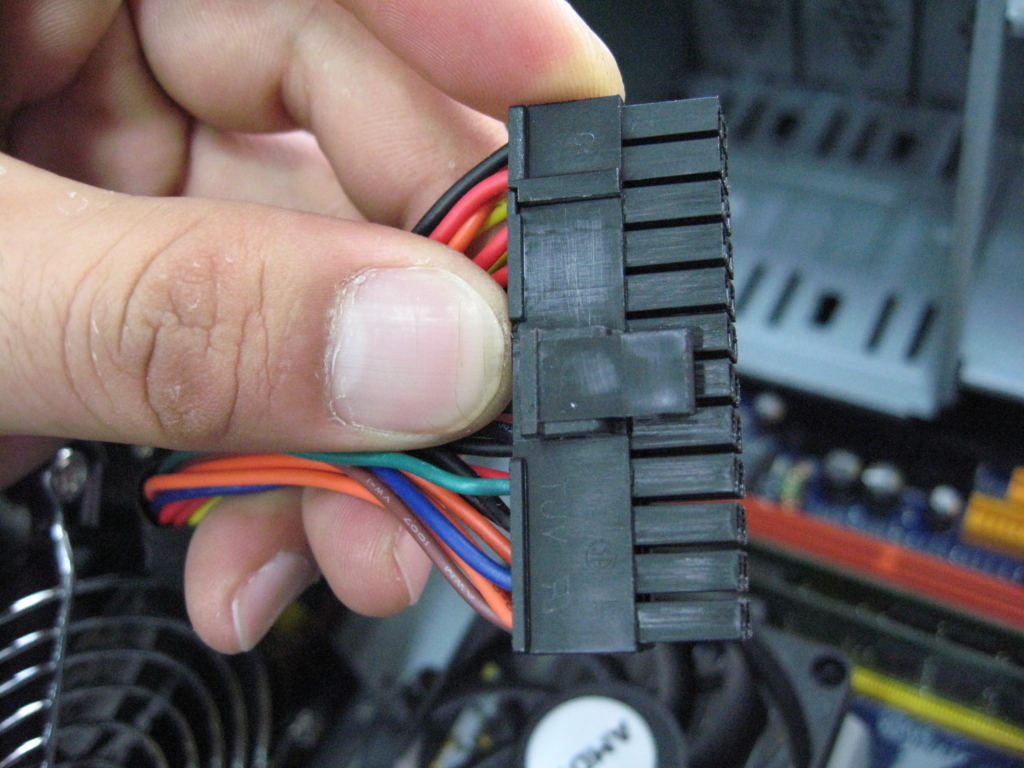

24핀 전원부를 메인보드에 연결해주세요.

메인보드의 4핀 전원선을 연결해주세요. (사진이 많이 흔들렸네요 ^^;)

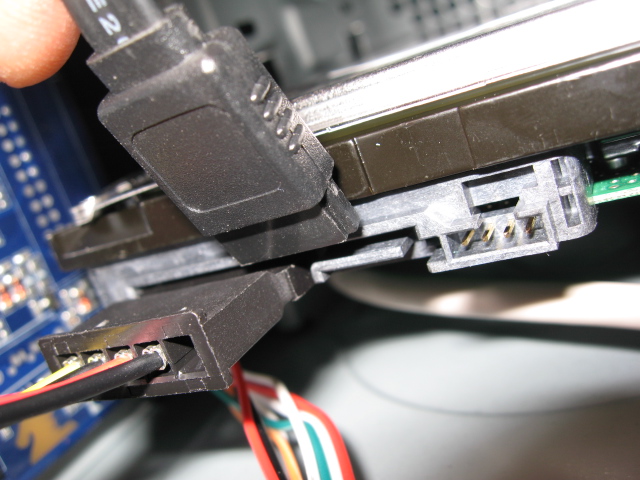

HDD의 전원을 연결해주세요.

ODD의 전원을 연결해 주세요.

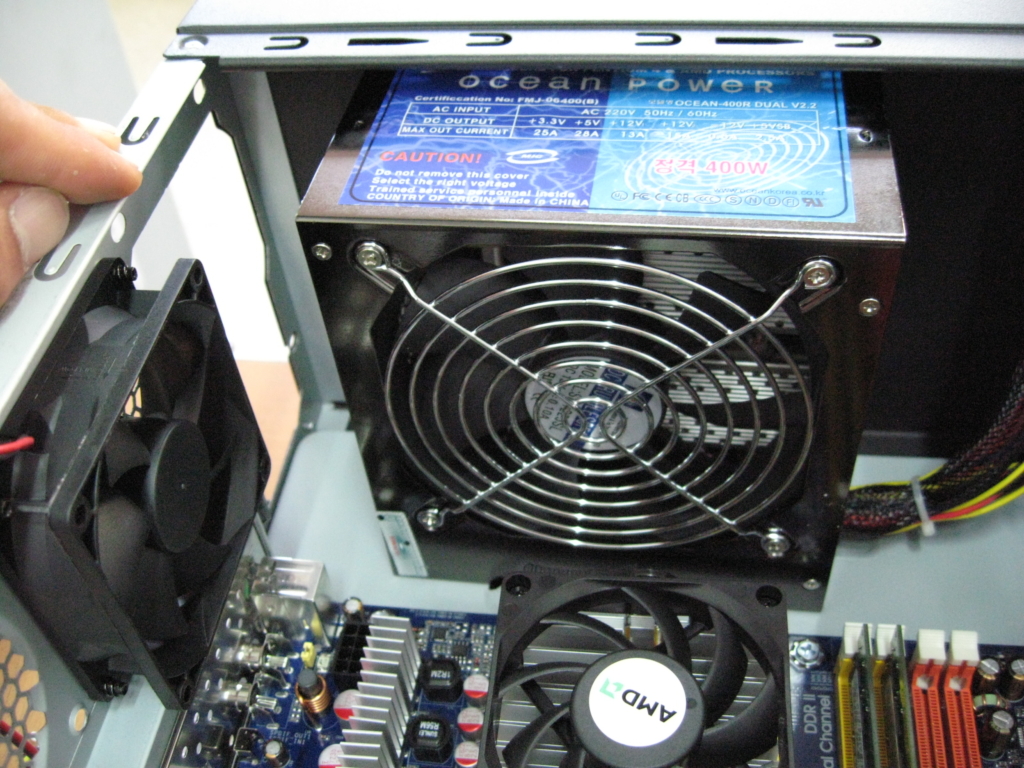

케이스 쿨러의 전원을 연결해주세요. 4핀 전원은 아무거나 사용하셔도 상관없습니다.

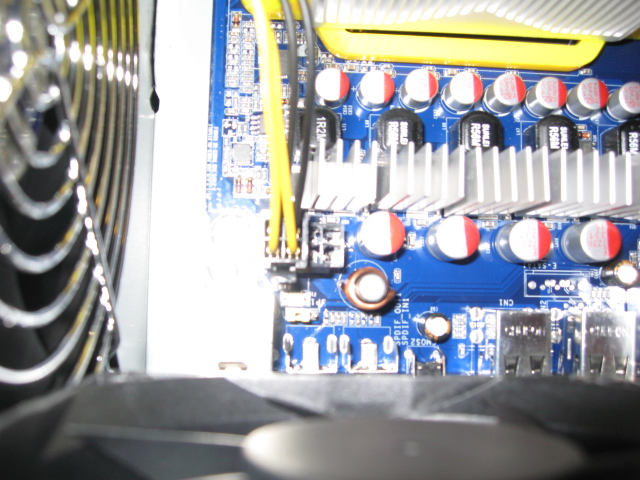

케이스 팬의 전원을 연결해주세요. 이부분은 케이스마다 다르지만 이케이스는 4핀전원을 연결하여 사용하도록

제작된케 이스입니다.

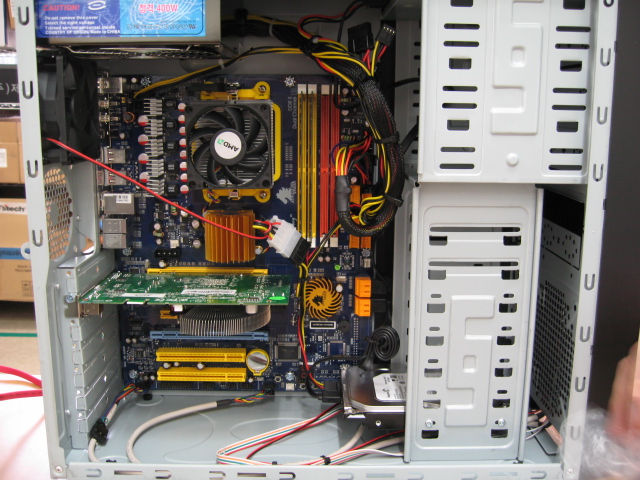

케이블선 정리



나름대로 선을 정리한 모습입니다. 군대에서 끈처리가 중요하듯이 조립의 생명은 선정리입니다. ^^;

깔끔하게 정리를 함으로서 내부 공기흐름을 좋게하여 쿨링의효과를 극대화함에 목적이 있습니다~

자이제 하드웨어 조립은 끝났습니다. 수고하셨습니다. ^^

부팅확인

자 이제 열씨미 조립한컴퓨터가 잘 돌아가는지 확인해봐야겠죠?

일단 컴퓨터의 옆뚜껑은 조립하지 않습니다. 테스트중에 이상한점이 있는지 확인해봐야하기 때문입니다.

전원을 넣었을때 케이스의 LED가 잘 들어오는지 쿨러는 잘 돌아가는지를 확인해주세요.이상이 없을경우 삑~!

하는 소리와함께 화면이 뜨면 일단 조립은 잘 된것이라 할수있습니다.

바이오스 세팅

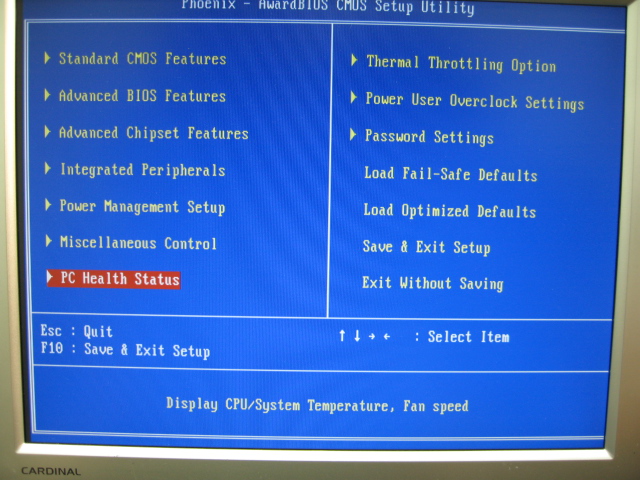

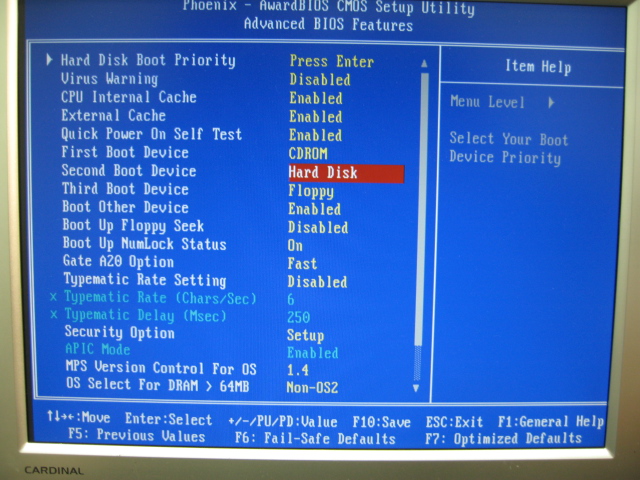

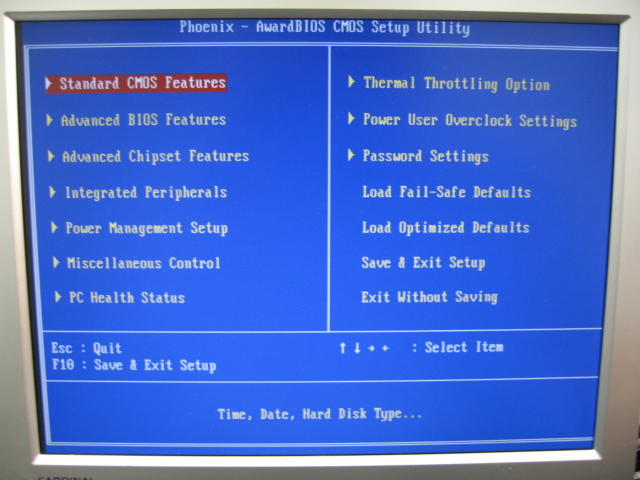

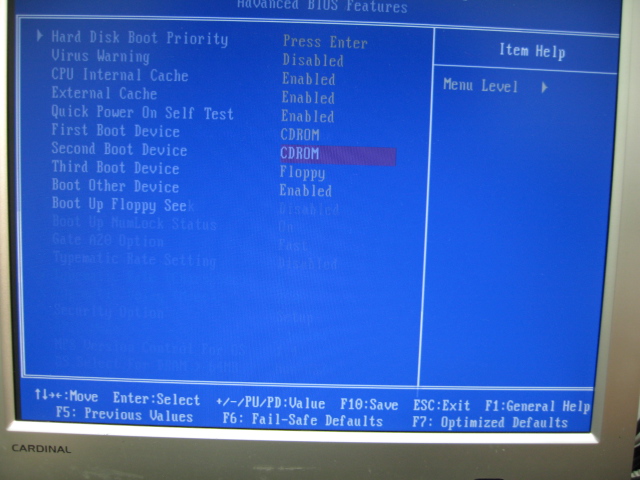

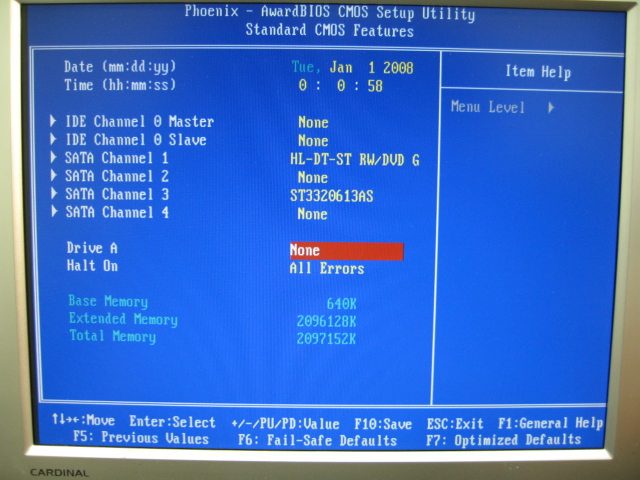

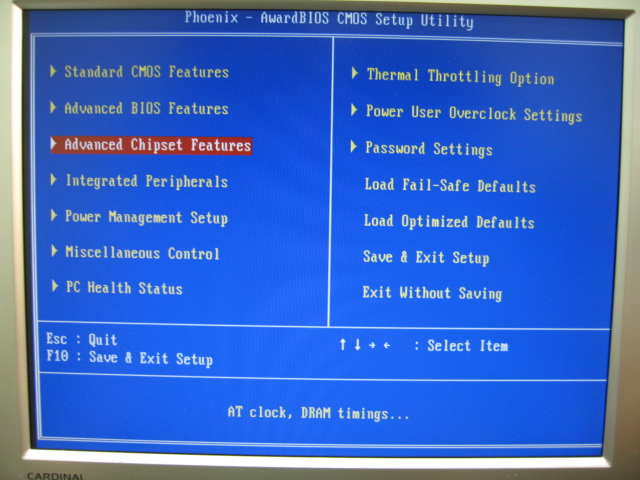

부팅후 Delete키를 누르시면 다음과 같은 CMOS SETUP창이 뜹니다.

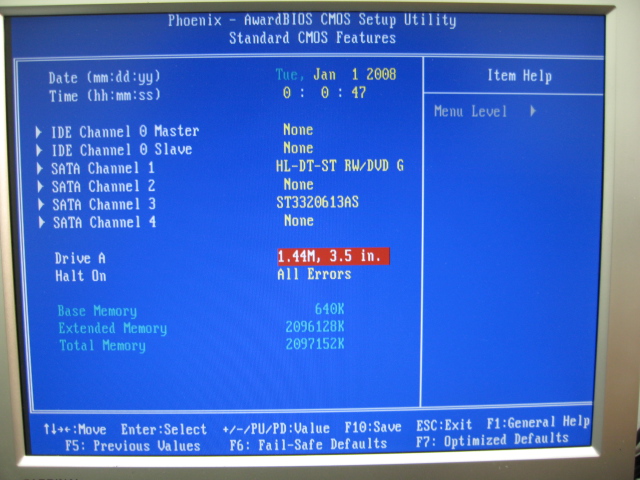

여기서 장치들이 제대로 인식되어있는지 부팅순서등을 설정합니다. 날짜와 시간도 설정해야겠죠.

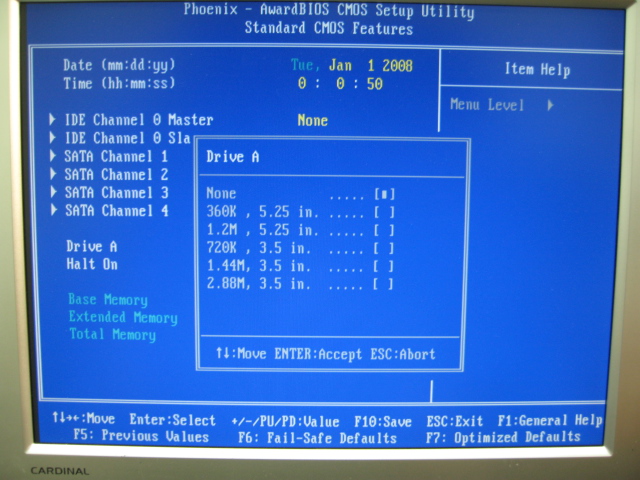

3.5" 플로피드라이브 제거.

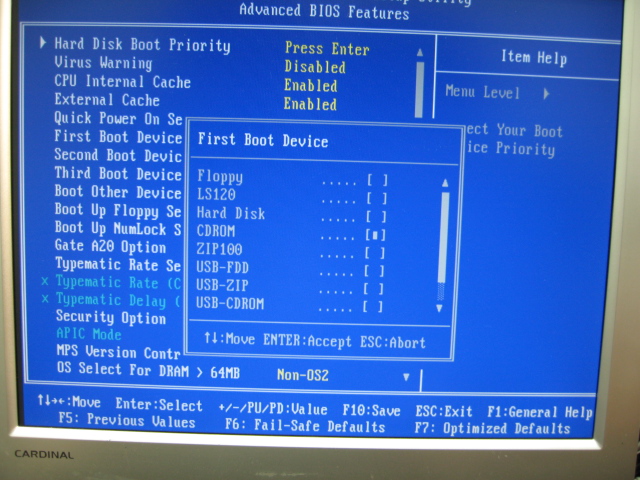

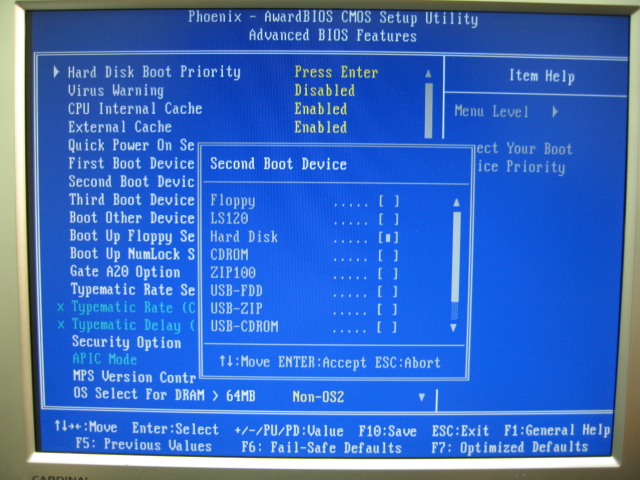

부팅순서변경 1.ODD 2.HDD

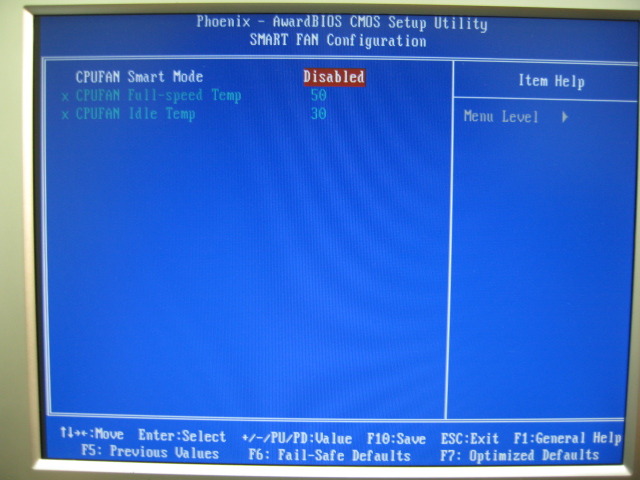

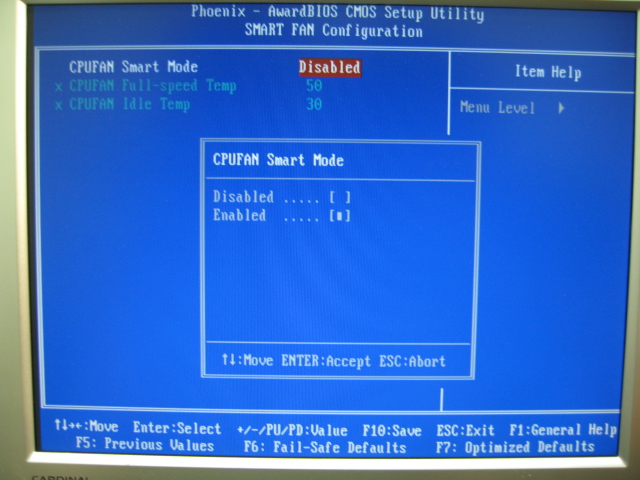

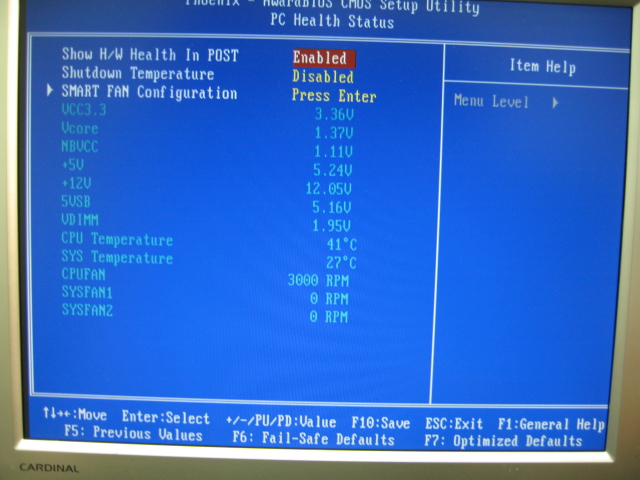

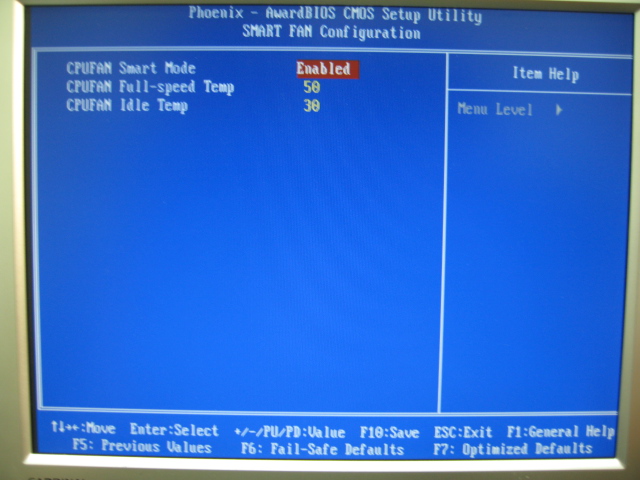

CPU팬 동작설정

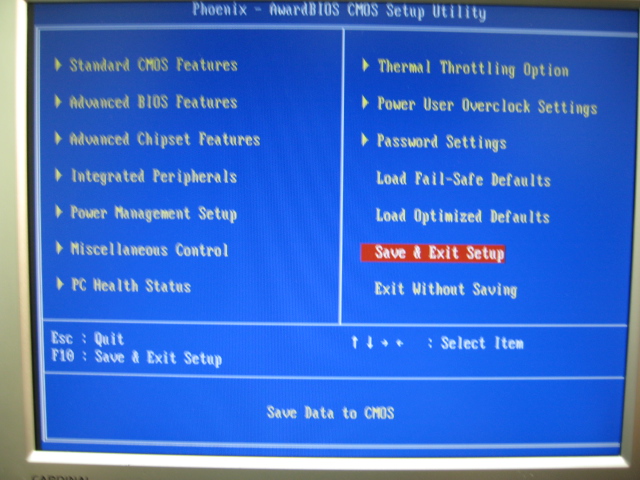

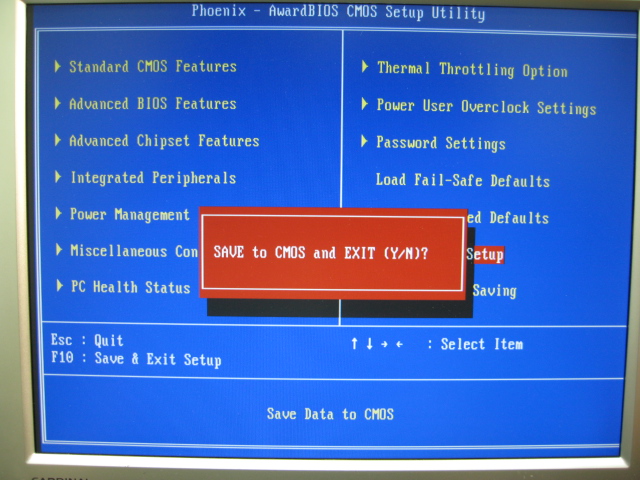

저장&종료.

보드마다 바이오스의 종류가 다르므로 자세한 설정은 메인보드 메뉴얼을 참고하여 설정 하시면됩니다.

이상확인

1. 전원을 올렸을때 내장스피커에서 삐~~익!삑!삑! 소리가 나며 화면이 안뜨는 경우

메인보드에 그래픽 카드가 재대로 안꽂혀있어 그래픽카드를 인식못하는 경우입니다. 전원을 끈 후 슬롯에 정확히 고정시킨후 다시 전원을 올려보십시요.

2. 내장스피커에서 삐~~~~~~~~익! 하는 소리가 나는경우

메인보드에 RAM이 재대로 안꽂혀있는 경우입니다. 전원을 내리고 RAM슬롯에 정확히 장착후 다시 전원을 올려 보십시요.

3.전원은 들어오나 화면이 안나오고 아무런 반응이 없는경우

메인보드의 CMOS설정이 꼬이는 경우 이런증상이 나올수있습니다. 전원 케이블을 제거한후 메인보드에 수은건전지를 탈거한후 10~15초후 수은건전지를 다시 장착한후 부팅해보십시오. 방전시킴으로써 초기화하는작업입니다

휴~ 이제 끝났네요. 친구와 열씨미 만들어봤습니다. 급하게 만든거라 좀더 자세히 설명드릴수있는부분도 그냥 넘어간 부분이

있어서 좀 아쉽네요.
